Introducere în Schemele Electrice
Acest ghid se adresează atât pasionaților de bricolaj, cât și profesioniștilor din domeniul electric, oferind informații esențiale despre cap scara schema și modul în care aceasta poate fi implementată corect într-o instalație electrică. Schema cap scară este extrem de importantă pentru siguranța și confortul locuinței, deoarece permite controlul eficient și sigur al iluminatului din mai multe puncte, reducând riscul de accidente și sporind accesibilitatea.
Schema cap scară reprezintă o modalitate de conectare a întrerupătoarelor astfel încât să poți aprinde sau stinge o sursă de lumină din două sau mai multe locații diferite. Aceasta este esențială pentru spațiile precum scările, holurile sau camerele cu mai multe intrări, unde accesul rapid la iluminat este necesar pentru siguranță și confort.
În cadrul unei instalații electrice, cap scară și cap cruce sunt tipuri de întrerupătoare care, împreună cu schema electrică, permit controlul luminilor din mai multe puncte. Cap scară este folosit pentru două puncte de comandă, iar cap cruce extinde această funcționalitate la trei sau mai multe puncte. Schema electrică este planul după care aceste componente sunt conectate, asigurând funcționarea corectă și sigură a sistemului de iluminat.
Prin intermediul unei scheme electrice bine realizate, fiecare întrerupător cap scară sau cap cruce poate fi integrat eficient în circuitul de iluminat, asigurând funcționarea optimă a sistemului electric. Aceste tipuri de întrerupătoare permit controlul luminilor din mai multe puncte, ceea ce aduce un plus de confort și siguranță în utilizarea zilnică a instalațiilor electrice. Fie că este vorba de o scară, un hol sau o încăpere cu mai multe intrări, schema electrică cu cap scară și cap cruce oferă soluții flexibile pentru orice nevoie de iluminat, fiind ușor de adaptat la orice tip de spațiu.
Ce este un întrerupător cap scară
Intrerupătorul cap scară are trei borne şi permite comutarea unui circuit din două locuri diferite. Spre deosebire de un întrerupător simplu, care controlează o sursă de lumină dintr-un singur punct, un intrerupator cap scara funcționează prin comutarea conexiunii fazei între două sau mai multe puncte de control, fiind esențial în configurarea instalațiilor electrice pentru iluminatul controlat din mai multe locații.
Definiție explicită schema cap scară:
Schema cap scară este o schemă electrică ce utilizează două întrerupătoare cap scară pentru a permite aprinderea sau stingerea unei surse de lumină din două puncte diferite. Aceasta implică conectarea specifică a conductoarelor între cele două întrerupătoare și corpul de iluminat, astfel încât oricare dintre cele două întrerupătoare să poată schimba starea lămpii.
Funcţia principală a acestui tip de întrerupător este întreruperea sau direcţionarea fazei către corpul de iluminat, permițând astfel funcționarea corectă a instalației electrice în contextul unui sistem cu două sau mai multe întrerupătoare.
Utilizarea tipică este pentru holuri şi scări, unde aprinderea din două puncte este necesară. Într-o casă, întrerupătoarele cap scară sunt ideale pentru a controla iluminatul din mai multe puncte, oferind confort și eficiență în utilizarea instalațiilor electrice rezidențiale. Există mai multe tipuri de întrerupătoare folosite în astfel de instalații, fiecare având un rol specific în funcție de necesități.
Componente şi simboluri prezente în schema cap scară
- Borna marcată L
Reprezintă contactul comun conectat la faza permanentă sau către lampă. - Conductorii denumiţi „traveller”
Asigură legături între cele două întrerupătoare cap scară. - Nulul
Rămâne de regulă neîntrerupt şi merge direct la corpul de iluminat.
Aceste componente sunt esențiale pentru realizarea corectă a unei scheme cap scară și pentru asigurarea funcționării sigure a instalației electrice.
Diferenţa între cap scară și cap cruce
- Intrerupătorul cap scară are 3 şuruburi, cap cruce are 4 şuruburi legate în diagonală.
- Cap cruce schimbă traseul între două conductoare de legătură, permiţând mai mult de două puncte de comandă.
- Cap scară foloseşte un contact comun (L) conectat la doi conductori mobili, cap cruce leagă doi purtători între ele.
- Există și alte tipuri de întrerupătoare sau scheme similare care pot fi utilizate în instalațiile electrice, în funcție de necesități.
Prin înțelegerea acestor diferențe, veți putea alege corect tipul de întrerupător potrivit pentru proiectul dumneavoastră. În continuare, vom detalia componentele și simbolurile prezente în schema cap scară, pentru a vă ajuta să recunoașteți și să montați corect aceste elemente.
Materiale și Echipamente Necesare pentru Cap Scară și Cap Cruce
Pentru realizarea unei instalații electrice cu cap scară și cap cruce, este esențial să folosiți materiale și echipamente de calitate, adaptate cerințelor circuitului de iluminat. În primul rând, veți avea nevoie de întrerupătoare cap scară și cap cruce, fiecare având borne special concepute pentru conectarea corectă a conductoarelor electrice. Este recomandat să utilizați conductoare electrice de culori diferite pentru fază și nul, pentru a evita confuziile și a crește siguranța în timpul montajului și întreținerii.
Uneltele de bază, precum cleștii, șurubelnițele și testerul de tensiune, sunt indispensabile pentru manipularea și verificarea conexiunilor electrice. De asemenea, asigurați-vă că aveți o sursă de alimentare electrică stabilă, capabilă să suporte sarcina totală a sistemului de iluminat pe care îl creați. Un plan sau o schemă detaliată a circuitului electric vă va ajuta să vizualizați toate conexiunile și să evitați greșelile de montaj.
Pentru montarea întrerupătoarelor, veți avea nevoie de accesorii precum șuruburi, dibluri și cleme de fixare, care să asigure o instalare sigură și durabilă. Nu uitați să includeți un dispozitiv de protecție împotriva supracurentului, cum ar fi un siguranțator sau un disjunctor, pentru a preveni eventualele daune cauzate de scurtcircuite sau suprasarcini. Toate aceste materiale și echipamente sunt esențiale pentru o instalație electrică sigură, eficientă și durabilă, indiferent dacă este vorba de o scară, un hol sau orice alt spațiu unde doriți să controlați iluminatul din mai multe puncte.

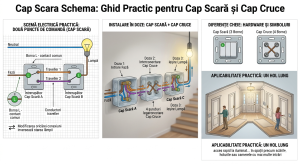

Schema electrică simplă pentru două puncte (cap scară)
Schema cap scară este puțin mai complexă decât schema cu un singur întrerupător, fiind întâlnită mai rar în instalațiile electrice rezidențiale.
Prin schimbarea oricărui întrerupător se întrerupe sau se închide circuitul de fază către lampă.
Când în poziţie conductorul comun este legat la unul dintre traveller-e, lampa se aprinde sau se stinge corespunzător.
Schema necesită trei conductoare între cele două doze pentru realizarea circuitului cap scară.
Exemplu de schemă (analiză pas-cu-pas) cap scară
- Dacă întrerupătorul A conectează L la conductorul 1, curentul poate trece prin conductorul 2 către întrerupătorul B.
- Dacă B conectează conductorul de intrare către lampă, circuitul se închide şi lampa se aprinde.
- Modificarea oricărei conexiuni la A sau B inversează starea circuitului şi aprinde sau stinge lampa.
Acești pași ilustrează modul de funcționare al unei scheme cap scară și vă ajută să înțelegeți logica din spatele conexiunilor.
Extinderea la cap cruce pentru trei sau mai multe puncte
- Pentru trei locaţii se folosesc două cap scară şi un cap cruce intermediar între ele.
- Cap cruce are patru borne şi interconectează doi traveller-i pentru comutare multiplă.
- Alternativa la cap cruce este teleruptorul, un dispozitiv electric care permite controlul unui circuit de la un număr nelimitat de puncte, recomandat pentru mai mult de trei puncte de comandă.
- Alternativa modulară presupune utilizarea unor module electrice individuale, care pot fi combinate pentru a obține funcționalitatea dorită, fiind o soluție flexibilă pentru instalații complexe.
Prin extinderea la cap cruce sau utilizarea unui teleruptor, puteți controla iluminatul din mai multe puncte, adaptând instalația la nevoile spațiului.
Montaj și conexiuni în doză pentru cap scară și cap cruce
Montaj cap scară
- Pe borna L se leagă faza permanentă sau firul care pleacă spre lampă, conform simbolizării.
- Travellers se conectează pe celelalte două borne ale cap scării; ordinea lor nu afectează funcţionarea.
- Montarea este similară pentru întrerupătoare încastrate, aplicate sau modulare, respectând codurile de culori.
Montaj cap cruce
- Cap cruce se montează între cele două cap scară, conectând cei doi conductori traveller la bornele sale.
- Cele patru borne ale cap cruce permit schimbarea traseului curentului între conductori, asigurând funcționarea corectă a sistemului cu trei sau mai multe puncte de comandă.
Prin respectarea acestor pași de montaj, veți asigura o conexiune sigură și eficientă a instalației electrice.
Siguranța în Schemele Electrice
Siguranța este prioritară atunci când vine vorba de orice instalație electrică, iar schema cu cap scară și cap cruce nu face excepție. Aceste întrerupătoare sunt proiectate pentru a minimiza riscul de scurtcircuit sau alte incidente electrice, asigurând o conexiune stabilă și sigură între componente. Respectarea normelor de siguranță la montaj și utilizare, precum și alegerea unor materiale de calitate, pot prelungi durata de viață a instalației electrice chiar și peste 1 an, reducând riscul de defecțiuni sau accidente. Este important ca orice intervenție asupra circuitului electric să fie realizată cu alimentarea întreruptă și, de preferat, de către persoane calificate, pentru a garanta protecția utilizatorilor și a locuinței.
Pentru a menține siguranța instalației, este recomandat să verificați periodic conexiunile și să apelați la specialiști pentru orice modificare majoră.
Probleme frecvente şi diagnostic pentru cap scară
Probleme de conexiune
- Amestecul neutru-fază produce un scurt (scurtcircuit) şi declanşarea protecţiei; verifică continuitatea conductorilor.
Probleme de funcționare
- Becul care pâlpâie indică contacte slabe sau conexiuni necorespunzătoare la bornele traveller.
- Lipsa funcţionalităţii dintr-o locaţie poate fi cauzată de un fir rupt între doze.
Prin identificarea rapidă a acestor probleme, puteți interveni eficient pentru remedierea instalației.
Întreținerea și Repararea Schemelor Electrice
Întreținere periodică
Pentru a menține funcționarea optimă a instalațiilor electrice cu cap scară și cap cruce, este recomandată o întreținere periodică. Aceasta presupune verificarea conexiunilor, strângerea șuruburilor la borne și inspectarea vizuală a cablurilor pentru a depista eventuale semne de uzură sau deteriorare.
Reparații frecvente
În cazul apariției unor probleme, cum ar fi întreruperea funcționării sau scântei la acționarea întrerupătorului, este indicat să apelați la un electrician autorizat. Repararea corectă a schemelor electrice nu doar că previne accidentele, dar asigură și o durată de viață mai lungă pentru întreaga instalație electrică, menținând siguranța și confortul în orice spațiu.
Prin întreținere și reparații regulate, veți prelungi durata de viață a instalației și veți reduce riscul de incidente.
Aplicabilitatea în Diferite Domenii a Cap Scara
Sistemele cu cap scară și cap cruce sunt extrem de versatile și pot fi întâlnite în numeroase domenii. În locuințe, acestea sunt ideale pentru controlul iluminatului pe scări, în coridoare sau în camere cu mai multe intrări, oferind posibilitatea de a aprinde sau stinge lumina din orice punct dorit. În mediul industrial sau comercial, schema cap scară și cap cruce este folosită pentru gestionarea eficientă a iluminatului în hale, depozite sau spații de producție, unde accesul rapid la comenzi multiple este esențial. Astfel, aceste soluții electrice contribuie la creșterea confortului, siguranței și eficienței energetice, indiferent de domeniul de aplicare.
Acum că ați aflat unde pot fi folosite aceste sisteme, să vedem ce reglementări trebuie respectate pentru o instalare corectă.
Reglementări și Standarde pentru Scheme Electrice
Respectarea reglementărilor și standardelor în domeniul instalațiilor electrice este esențială pentru siguranța și funcționarea corectă a oricărei scheme cu cap scară sau cap cruce. În România, legislația prevede norme clare privind proiectarea, montajul și verificarea instalațiilor electrice, inclusiv pentru întrerupătoarele utilizate în aceste scheme. Utilizarea materialelor certificate și respectarea procedurilor de instalare nu doar că asigură conformitatea cu standardele, dar previn și eventualele probleme tehnice sau legale. Astfel, orice lucrare electrică trebuie realizată cu atenție la detalii și în conformitate cu reglementările în vigoare, pentru a garanta siguranța utilizatorilor și durabilitatea instalației.
După ce ați înțeles cadrul legal, puteți trece la alegerea celor mai bune variante practice pentru proiectul dumneavoastră.
Variante practice şi recomandări pentru proiectare
- Pe piaţă sunt rar disponibile întrerupătoare cap scara duble; soluţia practică este folosirea modulară (modulară = utilizarea unor module electrice individuale, care pot fi combinate pentru a obține funcționalitatea dorită).
- Pentru instalări cu mult mai multe puncte (holuri lungi) teleruptorul (teleruptor = dispozitiv electric care permite controlul unui circuit de la un număr nelimitat de puncte) asigură fiabilitate şi simplitate cablării.
- Documentează traseul conductorilor în doze pentru întreţinere şi intervenţii viitoare.
Aceste recomandări vă ajută să alegeți soluția optimă pentru orice tip de instalație electrică.
Întrebări frecvente despre schema cap scară
Cum se montează o schemă cap scară?
Montajul presupune instalarea a două întrerupătoare cap scară la capetele circuitului, conectarea corectă a fazei, a conductorilor traveller și a nulului, conform schemei electrice. Este important să respectați codurile de culoare și să verificați fiecare conexiune cu un tester de tensiune.
Care sunt avantajele față de alte scheme?
Schema cap scară permite controlul unei surse de lumină din două puncte diferite, oferind confort și siguranță sporită față de schema cu un singur întrerupător. Este ideală pentru scări, holuri sau camere cu mai multe intrări.
Pot extinde schema cap scară la mai multe puncte?
Da, prin adăugarea unui întrerupător cap cruce între cele două cap scară, puteți controla iluminatul din trei sau mai multe locații.
Este sigur să montez singur schema cap scară?
Dacă aveți cunoștințe de bază despre electricitate și respectați normele de siguranță, puteți realiza montajul. Totuși, pentru siguranță maximă, este recomandat să apelați la un electrician autorizat.
Întrebări Frecvente despre Cap Scară și Cap Cruce
În utilizarea întrerupătoarelor cap scară și cap cruce apar adesea întrebări legate de funcționare, montaj și beneficii. Iată cele mai frecvente întrebări și răspunsuri pentru a vă ajuta să înțelegeți mai bine aceste componente electrice:
Q: Ce este un întrerupător cap scară și cap cruce?
A: Un întrerupător cap scară sau cap cruce este un dispozitiv electric care permite controlul iluminatului din două sau mai multe puncte diferite, folosind o schemă electrică specială. Cap scară este folosit pentru două puncte de comandă, iar cap cruce permite extinderea la trei sau mai multe puncte.
Q: Cum se instalează un întrerupător cap scară și cap cruce?
A: Instalarea presupune planificarea circuitului electric, alegerea materialelor potrivite și realizarea conexiunilor electrice conform schemei. Este important să respectați codurile de culoare pentru conductoare și să verificați fiecare conexiune cu un tester de tensiune pentru siguranță.
Q: Care sunt avantajele utilizării întrerupătoarelor cap scară și cap cruce?
A: Aceste întrerupătoare oferă control flexibil al iluminatului din mai multe puncte, crescând confortul și siguranța în orice spațiu. Sunt ideale pentru scări, coridoare sau camere cu mai multe intrări, permițând aprinderea și stingerea luminii din orice locație dorită.
Dacă aveți alte întrebări despre cap scară, cap cruce sau despre instalațiile electrice în general, nu ezitați să lăsați un comentariu sau să consultați un specialist în electricitate.
Rezumat și Referințe
În concluzie, întrerupătoarele cap scară și cap cruce reprezintă soluții moderne și eficiente pentru controlul iluminatului din mai multe puncte, atât în locuințe, cât și în spații comerciale sau industriale. Pentru a beneficia de toate avantajele acestor sisteme electrice, este esențial să folosiți materiale și echipamente adecvate, să urmați o schemă electrică bine pusă la punct și să respectați toate normele de siguranță electrică.
Instalarea corectă a unui sistem cu cap scară și cap cruce asigură nu doar confort și flexibilitate, ci și o funcționare sigură și de durată a circuitului electric. Pentru informații suplimentare, consultați literatura de specialitate, manualele de instalații electrice sau site-urile dedicate iluminatului și electricității. Nu uitați: pentru orice lucrare electrică, siguranța este pe primul loc, iar consultarea unui specialist este întotdeauna recomandată pentru rezultate optime.
