Ce este un AFDD?
Un AFDD (Arc Fault Detection Device), cunoscut și ca AFCI (Arc-Fault Circuit Interrupter), este un dispozitiv de protecție care detectează și întrerupe automat alimentarea electrică atunci când identifică arcuri electrice periculoase în circuite. Acest dispozitiv detecteaza arcurile electrice periculoase, contribuind la prevenirea incendiilor. Aceste arcuri pot apărea din cauza conexiunilor slabe, a conductorilor uzați sau a deteriorării izolației, fiind o cauză frecventă a incendiilor de natură electrică, mai ales în locuințe, cum ar fi casa.
Cum funcționează un AFDD?
AFDD-ul monitorizează continuu curentul electric din circuit și folosește electronică avansată pentru a recunoaște semnăturile specifice ale arcurilor electrice periculoase, de obicei la frecvențe în jur de 100 kHz. O caracteristică importantă a dispozitivului este funcția de auto-testare, care asigură funcționarea corectă a dispozitivului în timp. Dispozitivul distinge între arcurile normale (care apar la comutarea întrerupătoarelor sau la funcționarea motoarelor) și cele periculoase, care pot duce la incendii, pe baza caracteristicii de declanșare specifice. Dacă detectează un arc periculos, AFDD-ul deschide contactele interne și întrerupe alimentarea, prevenind astfel inițierea unui incendiu Wikipedia. Un LED indicator semnalizează starea dispozitivului sau detectarea unui defect. O caracteristică tehnică a produsului este capacitatea de rupere de 6kA, ceea ce asigură un nivel ridicat de protecție. Protecția împotriva incendiilor și a defectelor de arc este o funcție cheie a dispozitivului. AFDD-ul poate fi integrat cu MCB (miniature circuit breaker) sau RCCB pentru a oferi protecție completă. Dispozitivul este disponibil în configurații cu unul sau doi poli, în funcție de necesitățile instalației. Produsul asigură conformitate cu standardele relevante, precum DIN VDE 0100-420:2016-02 și IEC/EN-62606.
Tipuri de defecte de arc electric detectate
AFDD-urile moderne, de tip „combinație”, oferă protecție împotriva:
- arcurilor în paralel (între fază și neutru sau fază și pământ),
- arcurilor în serie (pe același conductor, de exemplu la o conexiune slăbită)
- arcurilor la pământ,
- suprasarcinilor și scurtcircuitelor.
AFDD este un produs de protecție esențial pentru siguranța instalațiilor electrice, asigurând protecția completă împotriva diferitelor tipuri de defecte de arc electric.
La nivel internațional, în SUA și Canada, AFDD-urile sunt obligatorii pentru majoritatea circuitelor din locuințe, în special în dormitoare, bucătării, camere de zi și alte spații similare, conform codurilor electrice naționale. În Europa, inclusiv Germania și Marea Britanie, utilizarea lor este recomandată sau obligatorie doar în anumite situații cu risc crescut, iar în Australia și Noua Zeelandă, reglementările variază în funcție de tipul clădirii și destinația circuitului Wikipedia.
Caracteristici tehnice ale AFDD
Dispozitivele AFDD sunt proiectate pentru a oferi o protecție avansată împotriva defectelor de arc electric, una dintre principalele cauze ale incendiilor electrice. Aceste dispozitive monitorizează continuu curentul din circuit și pot detecta rapid apariția arcului electric, întrerupând alimentarea pentru a preveni declanșarea unui incendiu. Un aspect esențial al electric AFDD este capacitatea de a recunoaște atât arcurile electrice în serie, cât și cele în paralel, asigurând astfel o protecție completă.
Un alt avantaj tehnic al AFDD-urilor este integrarea funcției de detectare a curentului rezidual, ceea ce le permite să întrerupă alimentarea și în cazul apariției unor curenți de scurgere periculoși, prevenind astfel riscul de electrocutare. Majoritatea dispozitivelor moderne au o capacitate de rupere de până la 10 kA, ceea ce înseamnă că pot face față cu succes chiar și scurtcircuitelor de mare intensitate, protejând circuitul electric și utilizatorii.
Pe piață, AFDD-urile sunt disponibile la prețuri variabile, în funcție de caracteristici și producător, de obicei între 500 și 1.500 de lei. Printre producătorii de top se numără ETI, recunoscut pentru calitatea și fiabilitatea produselor sale. Indiferent de marcă, toate AFDD-urile conforme cu standardele IEC oferă protecție eficientă împotriva incendiilor electrice, fiind recomandate pentru orice tip de instalație electrică modernă.
Aplicații practice ale AFDD
Dispozitivele AFDD sunt extrem de versatile și pot fi utilizate în numeroase tipuri de clădiri și instalații electrice. Ele sunt ideale pentru locuințe, birouri, spitale, școli și alte instituții, unde siguranța împotriva incendiilor electrice este o prioritate. Prin detectarea rapidă a defectelor de arc electric, aceste dispozitive pot preveni incendiile și pot asigura protecția persoanelor și a bunurilor.

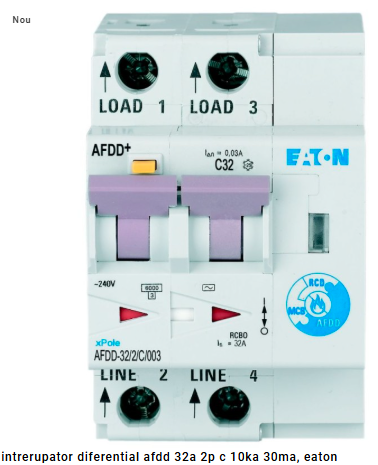

În plus, AFDD-urile pot detecta curenți reziduali de până la 30mA, ceea ce le permite să ofere protecție suplimentară împotriva electrocutării ca si sigurantele diferentiale . Pentru o protecție completă, AFDD-urile pot fi utilizate împreună cu dispozitive RCBO, care combină funcțiile de protecție la scurtcircuit, suprasarcină și curent rezidual. Astfel, circuitul electric beneficiază de o detectare avansată a oricărui tip de defect, reducând semnificativ riscul de incendiu sau accident electric.
Prin integrarea acestor dispozitive în instalațiile electrice, se asigură nu doar detectarea rapidă a arcului electric, ci și întreruperea automată a alimentării, prevenind astfel consecințele grave ale unui incendiu sau ale unei electrocutări.
Unde este obligatorie utilizarea AFDD conform normativului I7?
Conform modificărilor din 2023 ale normativului I7, pentru a asigura conformitate cu cerințele reglementărilor, AFDD-urile sunt obligatorii pentru circuitele finale de curent alternativ cu un curent nominal de până la 32A, în următoarele situații:
- Spații de dormit din clădiri rezidențiale, unități de cazare, cămine, centre de îngrijire, creșe, grădinițe, învățământ primar.
- Spații din clădiri de sănătate cu persoane care nu se pot evacua singure.
- Spații care adăpostesc bunuri materiale de neînlocuit (muzee, monumente istorice, biblioteci, arhive).
- Construcții cu structură din lemn cu nivel de stabilitate III-V.
- Spații cu risc de incendiu din cauza materialelor depozitate (inclusiv baterii de acumulare).
- Adăposturi pentru animale din construcții agrozootehnice.
AFDD-urile nu se montează pe circuitele care alimentează receptori cu rol de securitate la incendiu sau pe circuitele de alimentare pentru sistemul IT medical din amplasamentele pentru utilizări medicale din grupa 2
Limitări și provocări
Deși AFDD-urile cresc semnificativ siguranța, ele pot avea uneori declanșări false, cauzate de anumite aparate electrice (aspiratoare, imprimante laser) sau de interferențe radio. De asemenea, nu detectează toate tipurile de defecte, cum ar fi conexiunile cu rezistență mare („glowing connections”) sau supratensiunile cauzate de un neutru deschis.
Concluzie:
Releele AFDD reprezintă o evoluție esențială în siguranța instalațiilor electrice, fiind recomandate sau chiar obligatorii în tot mai multe țări și situații. Ele oferă protecție suplimentară împotriva incendiilor cauzate de arcuri electrice, contribuind la protejarea vieții, a bunurilor și a patrimoniului.
