Releul de monitorizare și control HRN-31 este un dispozitiv esențial pentru protecția instalațiilor electrice, fiind proiectat să monitorizeze și să controleze tensiunea în circuite monofazate. Acesta previne deteriorarea echipamentelor electrice cauzată de variațiile de tensiune, asigurând astfel siguranța și eficiența sistemului electric.
Caracteristici tehnice principale
HRN-31 este un releu de monitorizare a tensiunii, capabil să funcționeze atât pe curent alternativ (AC), cât și pe curent continuu (DC), în intervalul de 48-276 V. Printre cele mai importante caracteristici se numără:
- Monitorizează atât supratensiunea (Umax), cât și subtensiunea (Umin), cu praguri reglabile.
- Permite ajustarea fină a nivelurilor de tensiune monitorizate, Umin fiind setat procentual față de Umax.
- Oferă o întârziere reglabilă la reacționare, pentru a evita decuplările la fluctuații scurte de tensiune.
- Are funcție de memorare a stării de defect (Latch), cu posibilitate de resetare externă.
- Măsoară valoarea efectivă reală a tensiunii (TRUE RMS), ceea ce îl face potrivit și pentru surse cu forme de undă distorsionate.
- Ieșire cu un contact comutator (CO) de 16A, potrivit pentru comanda unui contactor sau a altor echipamente de putere.
- Carcasă compactă, de 1 modul, pentru montaj pe șină DIN în tablouri electrice.
- Alimentarea se face direct din tensiunea monitorizată, fără sursă suplimentară de alimentare.
Funcționare

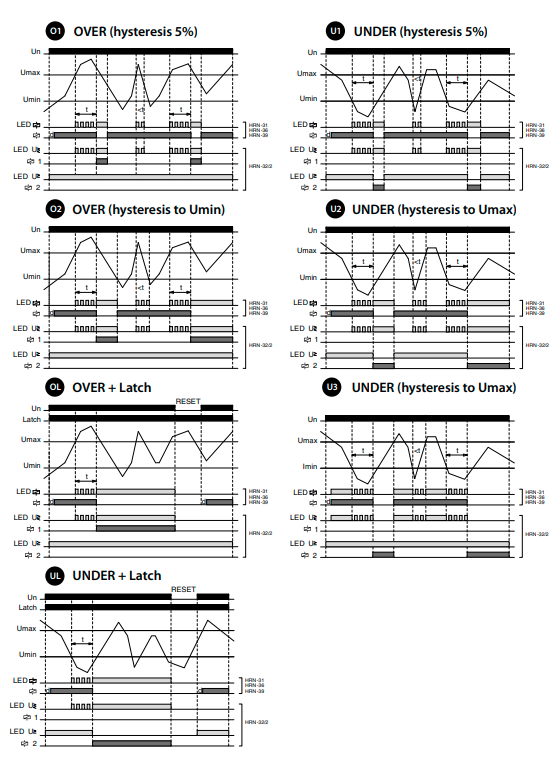

Releul HRN-31 monitorizează permanent tensiunea de alimentare a circuitului protejat. Dacă tensiunea depășește limita superioară (Umax) sau scade sub limita inferioară (Umin), releul acționează contactul de ieșire, deconectând alimentarea către consumatori sau comandând un contactor. Astfel, echipamentele sensibile sunt protejate împotriva avariilor cauzate de supratensiuni sau subtensiuni.

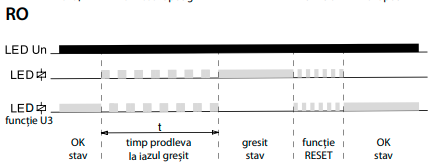

Funcția de întârziere la reacționare permite ignorarea fluctuațiilor scurte, evitând decuplările inutile. De asemenea, funcția de memorare a defectului (Latch) asigură menținerea stării de alarmă până la resetarea manuală sau externă, ceea ce este util pentru diagnosticarea problemelor.
Avertizare! Dispozitivul este proiectat pentru conectare la reţea monofazată sau la circuit de curent continuu (în funcţie de tip trebuie respectate domeniile de tensiune) și trebuie instalat în conformitate cu reglementările și standardele în vigoare . Instalarea, conectarea, setarea și operarea pot fi efectuate numai de către o persoană cu califi care electrotehnică corespunzătoare, care este familiarizată cu instrucţiunile și cu funcţionarea dispozitivului Dispozitivul este prevăzut cu protecţie împotriva vârfurilor de supratensiune și a întreruperilor din reţeaua de alimentare. Pentru asigurarea acestor funcţii de protecţie trebuie să fi e prezente în instalaţie mijloace de protecţie compatibile de nivel înalt (A, B, C) și conform normelor asigurată protecţia contra perturbaţiilor ce pot fi datorate de dispozitivele conectate (contactoare, motoare, sarcini inductive). Înainte de montarea dispozitivului vă asiguraţi că instalaţia nu este sub tensiune și întrerupătorul principal este în poziţia „DECONECTAT”. Nu instalaţi dispozitivul la instalaţii cu perturbări electromagnetice mari. La instalarea corectă a dispozitivului asiguraţi o circulaţie ideală a aerului astfel încât, la o funcţionare îndelungată și o temperatură a mediului ambiant mai ridicată să nu se depășească temperatura maximă de lucru a dispoztivului. Pentru instalare folosiţi șurubelniţa de 2 mm. Aveţi în vedere că este vorba de un dispozitiv electronic și la montarea acestuia procedaţi ca atare. Funcţionarea fără probleme a dispozitivului depinde și de modul în care afost transportat, depozitat. Dacă descoperiţi existenţa unei deteriorări, deformări, nefuncţionarea sau lipsa unor părţi componente, nu instalaţi acest dispozitiv și reclamaţi-l la vânzător. Dispotitivul poate fi demontat după expirarea perioadei de exploatare, reciclat și după caz depozitat în siguranţă.

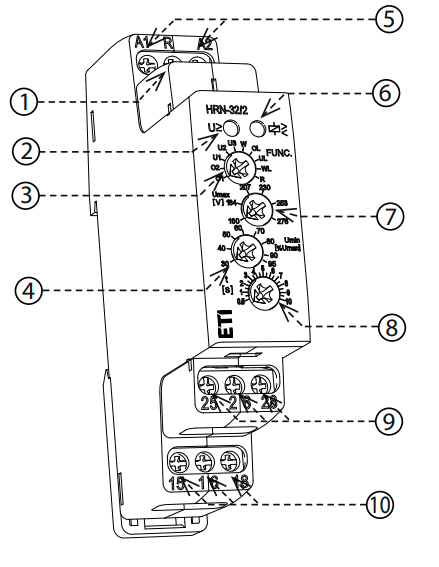

1. Borna intrării de control (R)
2. Indicarea tensiunii de alimentare/ monitorizate
3. Setarea funcției
4. Setarea nivelului inferior (Umin)
5. Bornele tensiunii de alimentare/ monitorizate (A1-A2)
6. Indicarea stărilor de funcționare
7. Setarea nivelului superior (Umax)
8. Setarea timpului de întârziere
9. Contact de ieșire 2 (25-26-28), doar HRN-3x/2
10. Contact de ieșire 1 (15-16-18)
Instalare

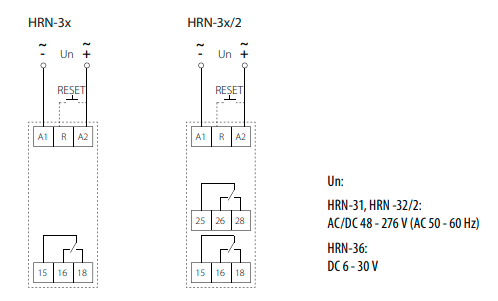

Instalarea HRN-31 se face ușor, pe șină DIN, în tabloul electric general. Schema de conectare presupune interpunerea releului între sursa de alimentare și circuitul protejat. Pentru sarcini mari sau pentru protecția mai multor circuite, se recomandă utilizarea unui contactor modular comandat de releu.
Pașii de bază pentru instalare sunt:
- Montați releul pe șina DIN în tabloul electric.
- Conectați bornele de alimentare la fază și nul (L, N) sau la sursa DC, respectând polaritatea.
- Conectați ieșirea releului la circuitul de comandă al contactorului sau direct la sarcina de protejat, în funcție de aplicație.
- Asigurați-vă că tensiunea de alimentare se încadrează în intervalul 48-276 V AC/DC.
