În lumea electronicii și a sistemelor de răcire/încălzire compacte, un dispozitiv relativ puțin cunoscut în afara comunității tehnice este modulul Peltier — un element semiconductor capabil să pompeze căldura dintr-un loc în altul fără părți mobile și fără lichide frigorifice. Acest articol explică pe înțelesul tuturor:
✅ ce este efectul Peltier și cum funcționează
✅ cum este construit un modul Peltier
✅ cum îl poți folosi practic (cu exemple)
✅ avantaje și limitări
✅ idei de proiecte DIY și tips & tricks
1. Ce este efectul Peltier?
Efectul Peltier este un fenomen fizic descoperit în anul 1834 de fizicianul francez Jean Charles Athanase Peltier. El a observat că atunci când un curent electric trece printr-un circuit alcătuit din două metale sau semiconductori diferiți, la una dintre joncțiuni are loc o absorbție de căldură, iar la cealaltă o eliberare de căldură. Wikipedia
Peltier–Seebeck effect (separatia deriva din descoperirile cercetatorilor by Jean Charles Athanase Peltier and Thomas Johann Seebeck)
Mai simplu spus:
📍 cu flux de curent într-un sens, un capăt al dispozitivului se răcește, iar celălalt se încălzește.
📍 Dând curentul invers, se inversează și efectul termic. Wikipedia
Acesta este principiul fizic care stă la baza modulului Peltier — un element modern folosit ca pompa de căldură solid-state. Wikipedia
2. Cum funcționează un modul Peltier?
2.1. Structura fizică

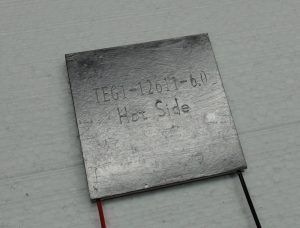

Un modul Peltier (cunoscut și ca TEC — Thermoelectric Cooler sau element termoelectric) este alcătuit din:
🔹 două tipuri de materiale semiconductoare: P-type și N-type
🔹 conectate electric în serie și termic în paralel
🔹 legate între ele prin mici coloane și electrice pe plăcuțe ceramice. Wikipedia
Atunci când aplici un curent continuu prin aceste elemente:
➡️ electronii și golurile (în semiconductori) transportă căldura de la o parte la alta
➡️ generatorul interne de curent mută energia termică la nivel microscopic
➡️ rezultatul este o diferență de temperatură între cele două fețe ale modulului. Chemistry Europe
2.2. Efectul Peltier în acțiune
Principiul de funcționare este următorul:
✔ curentul electric produce un transfer de căldură între fețele modulului
✔ o față se răcește (absorbă căldura)
✔ cealaltă se încălzește (cedând căldura)
✔ pierderile termice interne și încălzirea Joule sunt efecte secundare care influențează performanța reală. Wikipedia
Acest transfer de căldură este proporțional cu curentul electric — cu cât crește curentul, cu atât crește fluxul de căldură (până la un punct), dar odată cu acesta cresc și pierderile. Wikipedia
3. De ce sunt interesante modulele Peltier?
Spre deosebire de sistemele tradiționale de răcire:
🌟 nu au părți mobile — fără compresor sau lichide frigorifice
🌟 nu necesită întreținere complexă
🌟 pot fi miniaturizate foarte mult
🌟 pot funcționa orientate în orice poziție
🌟 pot schimba funcția din răcire în încălzire doar prin inversarea polarității curentului. thermoelectric-coolers.com
Din această cauză, modulul Peltier este ideal pentru aplicații în care:
✔ spațiul este limitat
✔ vibrațiile și zgomotul sunt nedorite
✔ controlul fin al temperaturii este important
4. Unde se folosesc modulele Peltier?
4.1. Răcire electronică de precizie
Una dintre cele mai cunoscute aplicații ale Peltierului este răcirea componentelor electronice:
🔸 camere CCD și CMOS pentru stabilitatea temperaturii
🔸 diode laser și leduri de mare putere
🔸 plăci grafice și procesoare în proiecte personalizate
🔸 echipamente telecom. thermoelectricity.eu
4.2. Mini-frigidere și cooler-e portabile
Pe piață găsești mini-frigidere sau coolere auto bazate pe module Peltier. Ele:
📌 răcesc interiorul până la 10-20°C sub temperatura mediului
📌 sunt eficiente pentru băuturi, snack-uri sau medicamente în călătorii
📌 nu au agent frigorific, deci sunt prietenoase cu mediul. Wikipedia
4.3. Încălzire și control de temperatură
Un modul Peltier poate fi folosit ca:
🔥 încălzitor — doar prin inversarea curentului
🔥 element de control pentru incubatoare, camere de test etc.
🔥 stabilizator de temperatură pentru experimente științifice.
Avantajul major este posibilitatea de a controla temperatura foarte exact, doar modificând curentul. thermoelectric-coolers.com
5. Cum să folosești un modul Peltier – ghid practic
5.1. Ce materiale/echipamente ai nevoie
📌 modul Peltier (de exemplu TEC1-12706 sau similar)
📌 sursă de curent continuu stabilă (12 V tipic)
📌 heatsink + ventilator pentru partea caldă
📌 paste termică pentru transfer termic bun
📌 sau controler PWM/H-bridge (dacă vrei să inversezi polaritatea)
5.2. Pașii de montaj
👇 Structura tipică de conectare:
Aplică pastă termică pe ambele fețe ale modulului.
Atașează heatsink-ul mare pe fața caldă — acesta disipă energia termică în exterior.
Foloseste ventilator pe heatsink pentru a îmbunătăți disiparea.
Conectează curentul DC constant — de obicei 12 V CC.
Monitorizează temperatura cu un termistor sau termocuplu.
⚠ Atenție: fără heatsink, modulul se poate supraîncălzi și defecta. Fără disipare eficientă pe partea caldă, modulul își pierde capacitatea de răcire. Reddit
5.3. Controlul temperaturii
Pentru control fin:
📌 folosește PWM filtrat sau un controler H-bridge pentru a regla volumul curentului
📌 include un senzor de temperatură (NTC, termocuplu)
📌 implementează un PID controller (de exemplu cu Arduino) pentru stabilizare. Reddit
6. Avantaje și dezavantaje ale Peltierului
✔ Avantaje
🔹 fără părți mobile → fiabilitate mare și zgomot redus
🔹 schimbare rapidă între răcire/încălzire prin inversarea curentului
🔹 compact și ușor de integrat
🔹 eficient pentru aplicații mici sau de precizie. thermoelectric-coolers.com
✘ Dezavantaje
🔺 eficiență termică relativ scăzută comparativ cu tehnologiile tradiționale
🔺 necesită disipare de căldură externă eficientă
🔺 consumă curent semnificativ pentru diferențe mari de temperatură
🔺 nu este soluția ideală pentru sisteme HVAC de mari dimensiuni. Wikipedia
7. Sfaturi de proiectare și bune practici
7.1. Dimensiunea corectă a heatsink-ului
Hot side-ul (partea caldă) trebuie disipată eficient. Dacă heatsink-ul este prea mic, temperatura crește și modulul se degradează rapid. Folosește ventilatoare sau chiar sisteme cu radiator mai mare.
7.2. Respectă curentul nominal
▫ Modulul nu trebuie suprasolicitat — curenții prea mari produc exces de căldură internă și degradare.
▫ Consultă specificațiile producătorului și alege surse de alimentare adecvate.
7.3. Izolează termic pe partea rece
Dacă obiectivul este răcirea unui obiect specific (de exemplu un microcontroler sau un senzor), izolează bine partea rece pentru a evita pierderile inutile de căldură.
8. Idei de proiecte DIY cu Peltier
💡 cooler portabil pentru laptop sau băuturi
💡 incubator pentru ouă sau cultură microbiană cu control PID
💡 răcire pentru camere foto/video sensibile la temperatură
💡 experimente de laborator pentru demonstrarea efectului termoelectric
9. Concluzie
Modulul Peltier este un dispozitiv fascinant care permite:
➡️ răcire sau încălzire electrică fără compresor sau lichide
➡️ control fin al temperaturii
➡️ soluții compacte și silentioase pentru aplicații precise
Totuși, eficiența și capacitatea termică sunt limitate, iar disiparea corespunzătoare a căldurii rămâne esențială pentru orice proiect de succes. Wikipedia
Tehnologiile moderne de răcire și încălzire au evoluat rapid, iar una dintre cele mai interesante soluții este modulul Peltier, cunoscut și sub numele de thermoelectric cooler sau semiconductor cooler. Acest dispozitiv permite transferul de căldură folosind exclusiv energie electrică, fără piese în mișcare, fără agenți frigorifici și fără compresoare.
În acest articol vei afla:
- ce este efectul Peltier
- cum funcționează un peltier module
- diferența dintre Seebeck effect și Peltier effect
- cum se folosesc corect modulele Peltier în aplicații reale
- avantaje, dezavantaje și exemple practice (inclusiv TEC1-12706)
Ce este efectul Peltier?
Efectul Peltier este un fenomen termoelectric descoperit în 1834, care descrie apariția unui transfer de căldură atunci când un curent electric trece prin joncțiunea a două materiale diferite. Practic, la o joncțiune se produce răcire, iar la cealaltă încălzire.
Acest efect Peltier stă la baza funcționării oricărui peltier element, celulă Peltier sau peltier cooler modern.
➡️ Important:
- Peltier effect = curent electric → transfer de căldură
- Seebeck effect = diferență de temperatură → tensiune electrică
Împreună, aceste fenomene sunt cunoscute sub denumirea de Seebeck Peltier effects și formează baza tehnologiei termoelectrice.
Ce este un modul Peltier?
Un modul Peltier (sau peltier module) este un dispozitiv solid-state format din zeci sau sute de joncțiuni semiconductoare de tip N și P, conectate electric în serie și termic în paralel.
Denumiri frecvent întâlnite:
- module Peltier
- peltier module cooler
- thermoelectric cooler Peltier
- semiconductor cooler
- TEC (Thermoelectric Cooler)
Cel mai cunoscut exemplu este TEC1-12706, utilizat frecvent în proiecte DIY și aplicații comerciale.
Cum funcționează un peltier cooler?
Când aplici o tensiune continuă pe un peltier module cooler, se întâmplă următoarele:
- o față a modulului absoarbe căldură (se răcește)
- cealaltă față degajă căldură (se încălzește)
Acest proces este numit peltier effect cooling sau peltier effect cooler.
🔁 Dacă inversezi polaritatea:
- partea rece devine caldă
- partea caldă devine rece
Astfel, un sistem Peltier poate funcționa atât ca dispozitiv de răcire, cât și ca element de încălzire.
Relația dintre efectul Seebeck și efectul Peltier
Pentru o înțelegere completă, trebuie menționat și Seebeck effect. Acesta apare atunci când:
- există o diferență de temperatură între două materiale
- se generează o tensiune electrică
Pe scurt:
- Seebeck effect → generator termoelectric
- Peltier effect → pompă de căldură
De aceea, aceleași celule Peltier pot fi utilizate:
- fie ca thermoelectric cooler
- fie ca generator de energie (cu randament redus)
Tipuri de module Peltier
1. TEC1-12706 – cel mai popular peltier module
TEC1-12706 este un modul Peltier foarte răspândit datorită:
- prețului scăzut
- alimentării la 12V
- curentului de aprox. 6A
- puterii termice suficiente pentru proiecte hobby
Este ideal pentru:
- peltier cooler DIY
- mini frigidere
- experimente de laborator
- răcire senzori sau componente electronice
2. Module Peltier industriale
În aplicații profesionale se folosesc:
- thermoelectric cooler Peltier cu eficiență crescută
- module cu mai multe etaje (multi-stage)
- sisteme cu control PID
Acestea sunt întâlnite în:
- echipamente medicale
- camere CCD
- sisteme optice
- instrumentație de precizie
Cum se folosește corect un modul Peltier?
Componente necesare pentru un sistem Peltier funcțional
Pentru a construi un sistem Peltier eficient ai nevoie de:
- modul Peltier (ex: TEC1-12706)
- sursă stabilă de curent continuu
- radiator mare pe partea caldă
- ventilator sau răcire activă
- pastă termoconductoare
- izolație termică pe partea rece
⚠️ Fără disipare bună a căldurii, peltier module se va supraîncălzi și va deveni ineficient.
Controlul temperaturii
Un peltier element nu se controlează simplu ON/OFF. Pentru rezultate bune se folosesc:
- PWM
- controlere PID
- senzori NTC / termocupluri
- microcontrolere (Arduino, ESP32)
Astfel, peltier effect cooling poate fi reglat foarte precis.
Avantajele tehnologiei Peltier
✔ fără părți mobile
✔ funcționare silențioasă
✔ dimensiuni compacte
✔ comutare rapidă răcire/încălzire
✔ control precis al temperaturii
De aceea, thermoelectric cooler este preferat în aplicații sensibile.
Dezavantaje și limitări
❌ eficiență mai mică decât sistemele cu compresor
❌ consum mare de curent
❌ necesită radiator mare
❌ diferență limitată de temperatură
Un peltier cooler nu este soluția ideală pentru climatizare sau răcire de mare putere.
Aplicații practice pentru module Peltier
- mini frigidere auto
- răcire senzori și lasere
- stabilizare temperatură camere foto
- experimente cu efect Peltier
- incubatoare
- răcitoare portabile
- electronice DIY
Concluzie
Modulul Peltier este o soluție elegantă de răcire și încălzire bazată pe efectul Peltier, un fenomen termoelectric strâns legat de Seebeck effect. Deși nu este cea mai eficientă tehnologie energetic, versatilitatea, dimensiunile reduse și controlul precis fac din modulele Peltier o alegere excelentă pentru aplicații electronice și de precizie.
Pentru pasionați, TEC1-12706 rămâne cea mai accesibilă poartă de intrare în lumea thermoelectric cooler Peltier.
