Manual De Utilizare – Releu de monitorizare a tensiunii – ZUBR D2

Releu de monitorizare a tensiunii si protectie la subtensiune si supratensiune

— Protejați echipamentele electrice de supratensiuni critice ale rețelei. Echipamente sensibile la abaterile de tensiune de linie: frigidere, televizoare, echipamente video și audio, computere etc. Gama include modele pentru 32, 40, 50, 63 A.

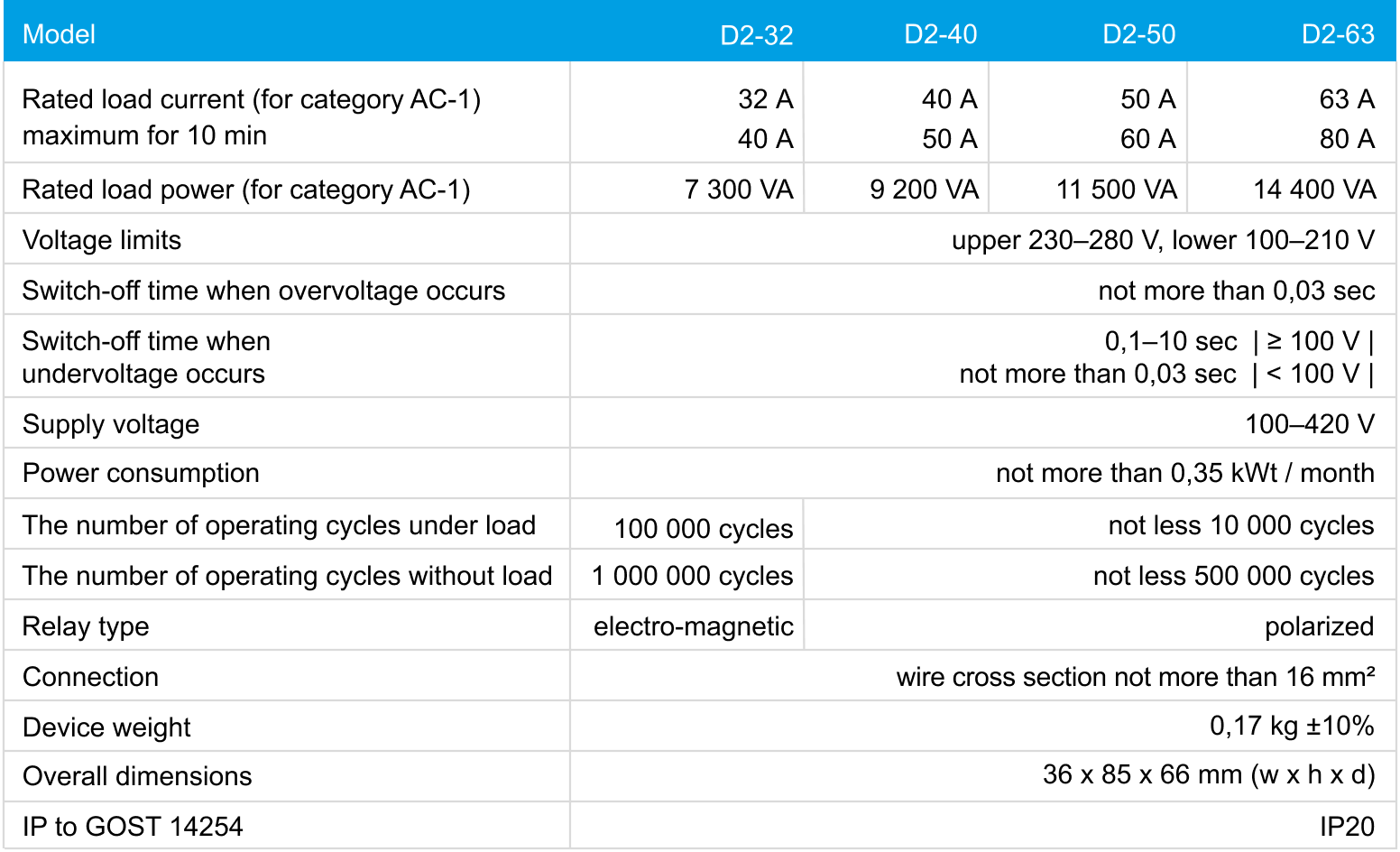

Date tehnice

Instalare

Dispozitivul este destinat instalării în interior. Reduceți la minimum riscul de umiditate și pătrundere de lichide la locul de instalare. Temperatura ambiantă în timpul funcționării și instalării trebuie să fie între –5…+45 °C.

Aparatul este instalat într-o cutie specială, care permite instalarea și operarea ușoară. Dulapul trebuie echipat cu o șină de montare standard cu lățimea de 35 mm (șină DIN). Aparatul acceptă 2 module standard cu lățimea de 18 mm. Înălțimea aparatului trebuie să fie cuprinsă între 0,5 și 1,7 m de la podea.

Pentru protecția împotriva scurtcircuitului și a suprasarcinii în circuit, este necesar să se instaleze în fața aparatului un întrerupător automat de circuit (QF), vezi schemele 1, 3. Pentru a proteja persoanele de electrocutare, este instalat un dispozitiv de oprire de siguranță.

Terminalele dispozitivului sunt proiectate pentru secțiuni transversale ale cablurilor de până la 16 mm². Curățați firele de capăt la 10±0,5 mm. Se recomandă utilizarea unui fir moale, care se strânge în terminale cu o șurubelniță cu o lățime a vârfului de maximum 6 mm și un cuplu de 2,4 N·m. O șurubelniță cu o lamă mai mare de 6 mm poate provoca deteriorarea mecanică a terminalelor. Această acțiune va anula garanția.

Scheme de conectare

Tensiunea de alimentare (100 ~ 420 V, 50 Hz) este furnizată la bornele 1 și 3, faza (L) este conectată la borna 1, iar conductorul neutru (N) la borna 3.

Firele de tensiune de conectare conectate la bornele 2 și 4: faza (L) este conectată la borna 2, iar neutrul (N) la borna 4. Dacă se utilizează un circuit fără bypass al neutrului prin D2, firul neutru poate fi, de asemenea, conectat la borna 4.

Important❗️ Înainte de instalarea și utilizarea dispozitivului, vă rugăm să citiți cu atenție sfârșitul acestui document. Acest lucru va ajuta la evitarea posibilelor pericole, greșeli și neînțelegeri.

Schema 1. Schemă electrică cu bypass neutru  în ZUBR

Schema 2. Schemă electrică fără bypass neutru în ZUBR

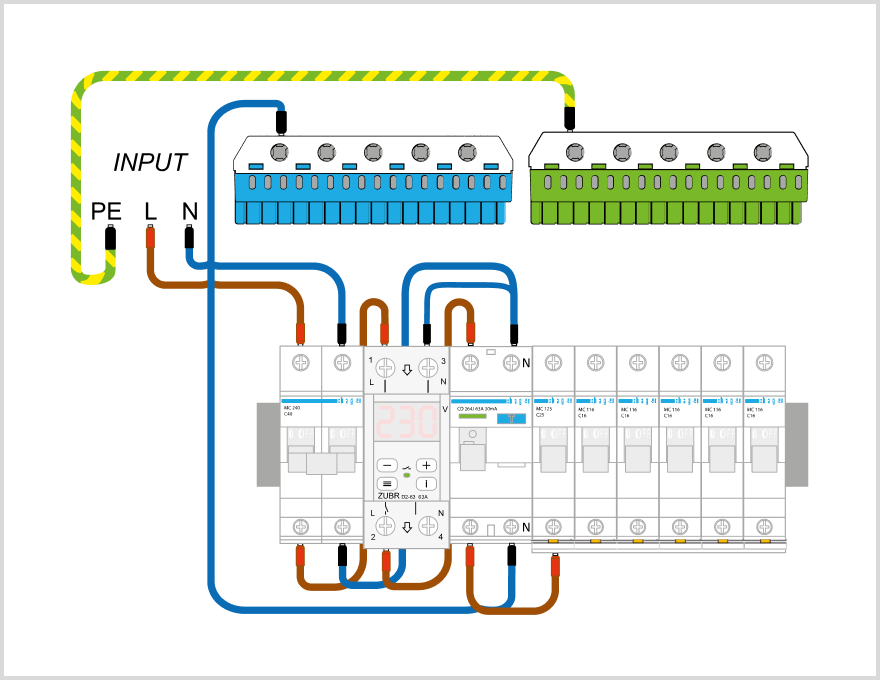

Schema 3. Schemă de conectare cu un neutruocolire în ZUBR

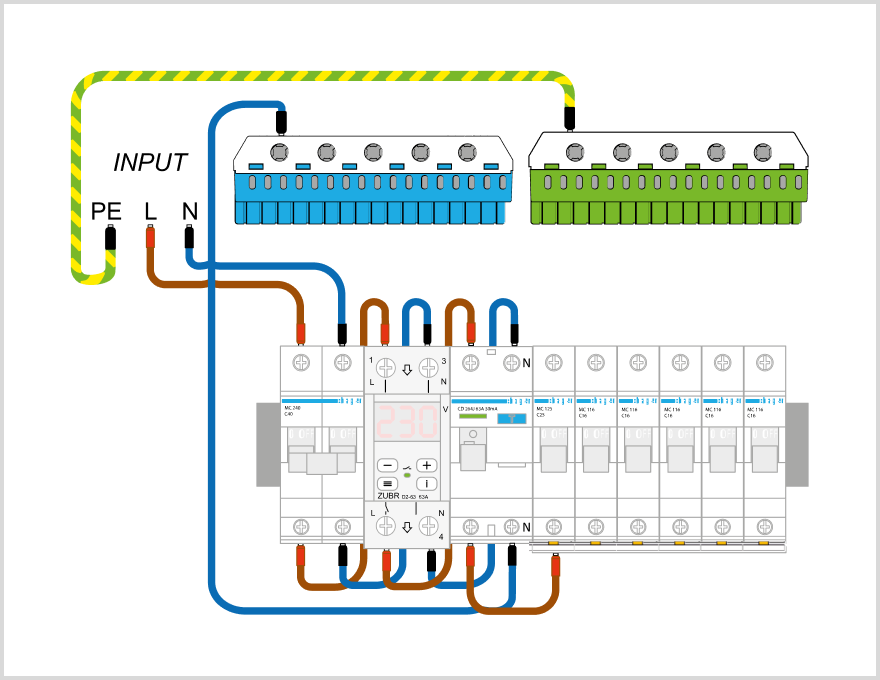

Schema 4. Schemă de conectare fără neutruocolire în ZUBR

Exploatare

După pornire, dispozitivul va afișa valoarea tensiunii rețelei. Dacă tensiunea se încadrează în intervalul acceptabil, sarcina va fi activată, indicat de indicatorul verde. Dacă tensiunea depășește limitele setate, dispozitivul va opri sarcina, iar valoarea tensiunii de urgență va alterna cu ecranul cu tipul de defecțiune, unde  U ¯ ¯ indică depășirea limitei superioare, iar U_ _ indică o scădere sub limita inferioară.

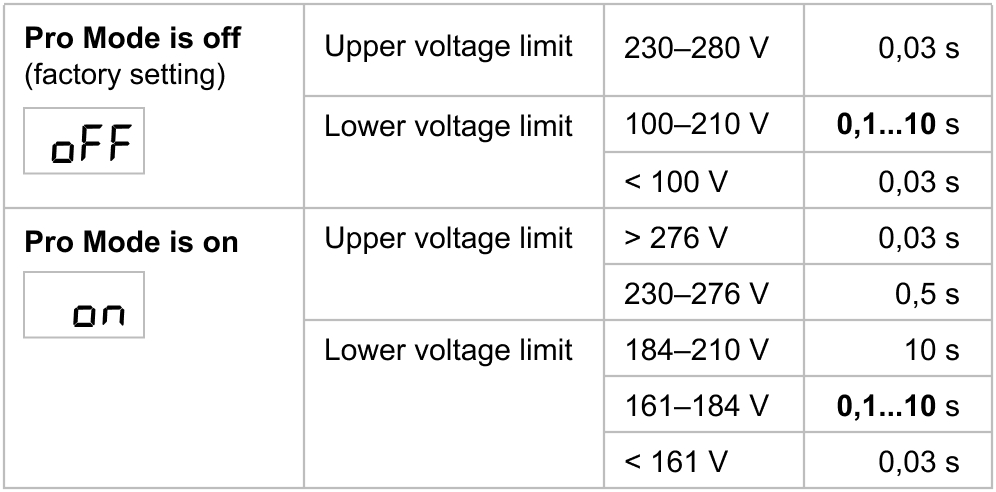

Setarea limitelor de tensiune

(setare din fabrică 253 V și 198 V)

Pentru a vizualiza limita superioară, apăsați butonul „+”, limita inferioară, apăsați butonul „–”. Pentru a o modifica, folosiți butoanele „+” și „–”.

Important❗️ În timpul setărilor limitelor de tensiune, utilizați documentația tehnică a echipamentului protejat. Toate setările sunt stocate în memoria nevolatilă.

Blocarea comenzilor

Țineți apăsate butoanele „+” și „–” timp de mai mult de   6 secunde, până când pe ecran apare mesajul „Loc” / „unLoc”.

Jurnal de evenimente pentru 100 de note

Accidentele din jurnal sunt afișate în ordine de la cel mai nou la cel mai vechi. Pentru a accesa jurnalul, utilizați „i”, pentru a naviga prin jurnal, utilizați „+” și „–”. Pentru a vizualiza rapid evenimentele, țineți apăsat „i”.

Valoarea fiecărui eveniment este însoțită de o singură clipire a afișajului cu numărul său,unde „n 0” este cel mai nou, iar „n99” este cel mai vechi.

Pentru a reseta jurnalul, așteptați până când dispozitivul revine la afișajul tensiunii rețelei. Apoi țineți apăsat butonul „i” timp de3 secunde până când apare „rSt”. După eliberarea butonului, jurnalul va fi șters.

Resetare la setările din fabrică

Țineți apăsate „+” și „–” până când mesajul „dEF” apare pe ecran. După eliberare, va avea loc resetarea la setările din fabrică și repornirea, iar jurnalul de evenimente este șters.

Contor de cicluri de operare

Țineți apăsat butonul „i” timp de 12 secunde. Nu este descărcat.

Butonul de meniu „≡”

Folosește butonul „≡” pentru a naviga prin meniu.

Folosiți butoanele „+” și „–” pentru a modifica parametrii. După prima apăsare, parametrul va clipi, iar după a doua apăsare se va schimba. După 10 secunde de la apăsare, afișajul revine la tensiunea rețelei. Pentru a răsfoi extensia abrevierilor parametrilor, utilizați butonul „і”.

Posibile probleme și soluții

Informații suplimentare

Versiune firmware

Țineți apăsat „і” timp de 6 secunde. Producătorul își rezervă dreptul de a modifica firmware-ul pentru a îmbunătăți caracteristicile tehnice ale dispozitivului. Imprimați manualul versiunea ZUBR D2: d2.1.3G.34.5
