Ce este egalizatorul de baterii (battery ballancer) și de ce este necesar acest sistem?

Ati citit probabil articolul Cum se conectează bateriile în serie vs paralel | 5 întrebări și răspunsuri importante unde era mentionat ca: Pentru mai multe informații despre cum se conectează bateriile în serie și paralel, puteți citi acest ghid detaliat.

Folosirea un unui sistem de “Battery balancing” sau egalizor baterii va ajuta sistemul dumneavoastra de acumulare sa distribuie corect incarcarea acumulatorilor si va extinde functionarea sistemului.

Acest articol isi propune ofere mai multe detalii in acest domeniu.

Introducere în Lumea Echilibrării Bateriilor

NU EXISTA 2 Baterii absolut identice. Totusi pentru un sistem serie de baterii este necesara: Echilibrarea bateriilor, sau balansarea tensiunii, se referă la procesul de asigurare că toate celulele unei baterii au aceeași tensiune sau capacitate. Acest proces este esențial pentru sistemele de baterii de 12v, 24v și 48v, prevenind supraîncărcarea și subîncărcarea celulelor și prelungind durata de viață a bateriilor. Utilizarea unui egalizator baterii pentru baterii 12v în configurații serie este crucială pentru menținerea tensiunii echilibrate și optimizarea performanței.

Fără acest proces, unele celule pot fi supraîncărcate sau subîncărcate, ceea ce poate duce la deteriorarea prematură sau chiar la defecțiuni.

Dar de ce este atât de importantă echilibrarea bateriilor? Simplu, pentru că bateriile sunt inima multor tehnologii pe care le folosim zilnic. O baterie echilibrată corespunzător nu numai că va avea o durată de viață mai lungă, dar va oferi și performanțe mai bune, asigurându-se că dispozitivele noastre funcționează la capacitate maximă.

Istoria Echilibrării Bateriilor

Pe măsură ce tehnologia bateriilor a evoluat, cu introducerea bateriilor NiCd, NiMH, Li-ion, acid, AGM și gel, necesitatea unei echilibrări adecvate a devenit și mai pronunțată. Bateriile moderne, în special cele Li-ion, sunt sensibile la variații de tensiune și necesită o gestionare atentă pentru a preveni deteriorarea.

Echilibrarea bateriilor, inițial realizată manual de către tehnicieni, a evoluat rapid odată cu dezvoltarea tehnologiei. În zilele noastre, echilibratoarele de tensiune sunt dispozitive sofisticate, capabile să monitorizeze și să ajusteze tensiunea fiecărei celule în parte, asigurând performanța optimă a bateriei.

Funcționarea Sistemului de Echilibratoare de Tensiune

Principiul de Funcționare al Echilibratoarelor de Tensiune

1. Recunoașterea Diferențelor de Tensiune La baza funcționării unui echilibrator de tensiune se află capacitatea sa de a detecta și de a măsura tensiunea fiecărei celule dintr-o baterie. Acest lucru este esențial, deoarece chiar și o mică variație de tensiune între celule, cunoscută ca diferenta de tensiune, poate avea un impact semnificativ asupra performanței și duratei de viață a bateriei.

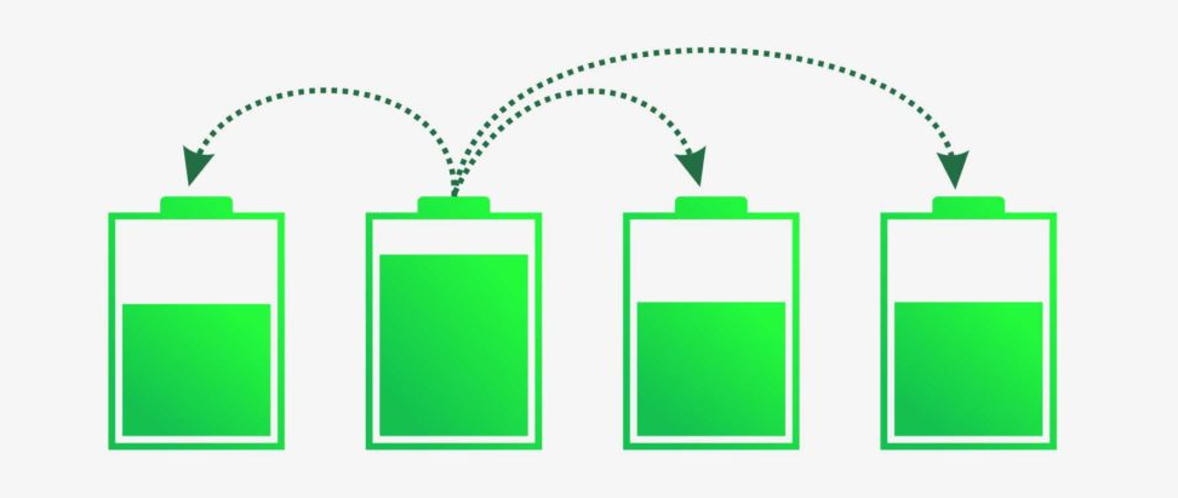

• Transferul de Energie Odată ce un echilibrator detectează o diferență de tensiune, acesta începe să transfere curent de la celulele cu tensiune mai mare către cele cu tensiune mai mică. Acest transfer de curent se realizează până când toate celulele ajung la un nivel de tensiune similar. Un egalizator ajută în procesul de incarcare prin echilibrarea încărcării între celule, prevenind supraîncărcarea și subîncărcarea.
• Monitorizarea Continuă Echilibratoarele moderne nu funcționează doar o singură dată și apoi se opresc. Acestea monitorizează în mod constant tensiunea celulelor și intervin ori de câte ori este necesar, asigurându-se că bateria rămâne echilibrată pe tot parcursul ciclului său de viață.

Tipuri de Aplicații pentru Echilibratoare de Tensiune

Beneficiile Utilizării unui Echilibrator de Tensiune

1. Prelungirea Duratei de Viață a Bateriei Echilibrarea corectă a celulelor bateriei previne supraîncărcarea sau subîncărcarea anumitor celule, factori care pot reduce semnificativ viata bateriei. Prin menținerea unei tensiuni uniforme, bateria funcționează în parametrii optimi, ceea ce duce la o durată de viață extinsă.
2. Optimizarea Performanței Bateriei O baterie echilibrată oferă o capacitate maximă și asigură că toate celulele contribuie în mod egal la furnizarea energiei. Acest lucru se traduce printr-o performanță mai bună și o eficiență crescută în utilizare.
3. Economie de Energie Echilibratoarele de tensiune contribuie la reducerea pierderilor de energie prin asigurarea unei încărcări și descărcări eficiente a bateriei. Acest lucru se traduce printr-o utilizare mai eficientă a energiei și, în consecință, costuri reduse.
4. Prevenirea Deteriorării Premature Diferențele de tensiune între celule pot duce la deteriorarea prematură a unei baterii. Echilibrarea corectă previne aceste variații, protejând bateria de potențialele daune și asigurând o funcționare fără probleme pe termen lung.
5. Siguranță Crescută Echilibratoarele de tensiune oferă protectie împotriva supraîncărcării sau subîncărcării celulelor bateriei, prevenind situații potențial periculoase, cum ar fi supraîncălzirea sau chiar explozia. Echilibratoarele de tensiune monitorizează și reglează tensiunea, prevenind astfel aceste scenarii de risc.
6. Mentenanță Redusă Bateriile echilibrate corespunzător necesită mai puțină întreținere, deoarece riscul de deteriorare sau defecțiune este redus. Acest lucru duce la economii de timp și resurse pe termen lung.
7. Compatibilitate și Flexibilitate Multe echilibratoare moderne sunt compatibile cu o varietate de tipuri de baterii și pot fi adaptate pentru a satisface nevoile specifice ale diferitelor aplicații, oferind astfel o flexibilitate crescută.

Tipuri de Echilibratoare de Tensiune

Iată o prezentare a principalelor tipuri de echilibratoare de tensiune disponibile pe piață:

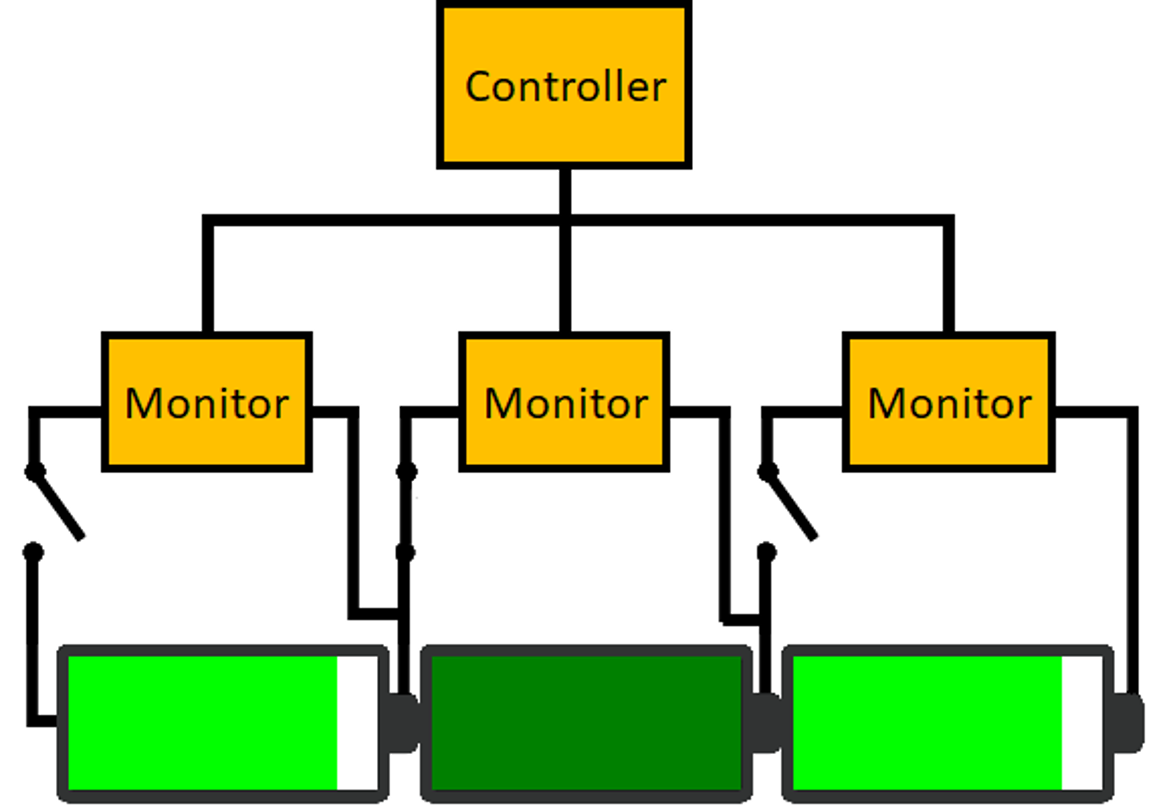

o prezentare schematica a sistemului pentru a ilustra conexiunile electrice necesare pentru instalarea corectă a unui echilibrator de baterii:

1. Echilibratoare Pasive Acestea sunt cele mai simple și mai comune echilibratoare de tensiune. Funcționează prin disiparea excesului de energie sub formă de căldură atunci când o celulă atinge o anumită tensiune. Deși sunt eficiente pentru baterii de dimensiuni mici, pot fi ineficiente pentru sistemele mai mari, deoarece energia este irosită.

• Echilibratoare Active Acestea transferă activ energia de la celulele cu tensiune mai mare către cele cu tensiune mai mică, fără a disipa energia sub formă de căldură. Sunt mai eficiente decât echilibratoarele pasive și sunt ideale pentru baterii de dimensiuni mari sau pentru aplicații unde eficiența este crucială.
• Echilibratoare cu Transformator Izolat Aceste echilibratoare folosesc transformatoare pentru a transfera energia între celule, oferind o izolare completă între celule. Sunt ideale pentru aplicații unde izolarea și siguranța sunt esențiale.
• Echilibratoare cu Conversie DC-DC Acestea convertesc tensiunea de la o celulă la o altă tensiune, permițând transferul eficient de energie între celule cu tensiuni diferite. Sunt potrivite pentru aplicații unde variațiile de tensiune sunt mari.
• Echilibratoare Integrate în Sistemele de Management al Bateriilor (BMS) Multe sisteme BMS moderne includ funcționalități de echilibrare a tensiunii. Acestea oferă o soluție completă pentru monitorizarea și gestionarea bateriilor, inclusiv echilibrarea tensiunii.
• Echilibratoare cu Comunicare Aceste echilibratoare sunt echipate cu capabilități de comunicare, permițându-le să transmită date despre starea și performanța bateriei către un sistem centralizat. Sunt ideale pentru aplicații industriale sau comerciale unde monitorizarea la distanță este necesară.

Un exemplu notabil este modelul HA01, un echilibrator de baterii esențial pentru menținerea tensiunii echilibrate în bateriile conectate în serie. Acesta detectează diferențele de tensiune și redistribuie curentul pentru a prelungi durata de viață a bateriei, fiind compatibil cu sisteme de 24V, 36V și 48V, ceea ce îl face ideal pentru instalațiile fotovoltaice solare.

Cum să Instalezi și să Utilizezi un Echilibrator de Tensiune

Iată un ghid pas cu pas pentru a vă asigura că echilibratorul dvs. funcționează la capacitate maximă:

1. Alegerea Echilibratorului Potrivit Înainte de toate, asigurați-vă că ați ales un echilibrator potrivit pentru tipul și capacitatea bateriei dvs. Verificați specificațiile producătorului și asigurați-vă că echilibratorul poate gestiona numărul de celule și tensiunea bateriei. Echilibratorul este utilizat pentru a balansa tensiunea în diferite configurații de tensiune, asigurând performanța optimă și prelungind durata de viață a pachetului de baterii.
2. Pregătirea Bateriei Deconectați bateria de la orice sursă de alimentare sau dispozitiv. Asigurați-vă că suprafața pe care lucrați este curată și uscată.
3. Conectarea Echilibratorului Conectați cablurile echilibratorului la terminalele corespunzătoare ale bateriei, respectând polaritatea. Majoritatea echilibratoarelor au cabluri marcate pentru a indica la care celulă ar trebui conectate.
4. Punerea în Funcțiune Odată conectat, porniți echilibratorul. Multe modele vor începe imediat procesul de echilibrare, în timp ce altele pot necesita setări sau ajustări inițiale.
5. Monitorizarea Procesului Majoritatea echilibratoarelor moderne au indicatoare LED sau ecrane care afișează progresul echilibrării. Monitorizați aceste indicatoare pentru a vă asigura că procesul decurge corect și că bateriile sunt încărcate corespunzător.
6. Întreținerea și Verificarea Periodică Chiar dacă bateria a fost echilibrată, este recomandat să verificați periodic tensiunea celulelor și să folosiți echilibratorul atunci când este necesar. Acest lucru va asigura o performanță optimă pe termen lung.
7. Siguranța în Primul Rând Asigurați-vă că lucrați într-un spațiu bine ventilat și evitați contactul direct cu terminalele bateriei. Utilizați echipament de protecție adecvat și, de asemenea, urmați întotdeauna recomandările producătorului.
