Releu protectie supra si sub tensiunce 230VAC DIN SPDT RN

Releul de monitorizare a tensiunii RN-111M este proiectat pentru a scoate sub tensiune o sarcină monofazată industrială/aparată 220 – 240V/50Hz în cazul variațiilor inadmisibile ale tensiunii în rețea cu realimentare automată ulterioară după recuperarea parametrilor circuitului. Sarcina este conectată la releu fie direct prin bornele releului, fie printr-un contactor magnetic, în funcție de putere.

Releul poate funcționa în patru moduri independente:

Releu de monitorizare a tensiunii maxime și minime

Releu de monitorizare a tensiunii minime

Releu de monitorizare a tensiunii maxime

Releu de timp cu întârziere la repornire

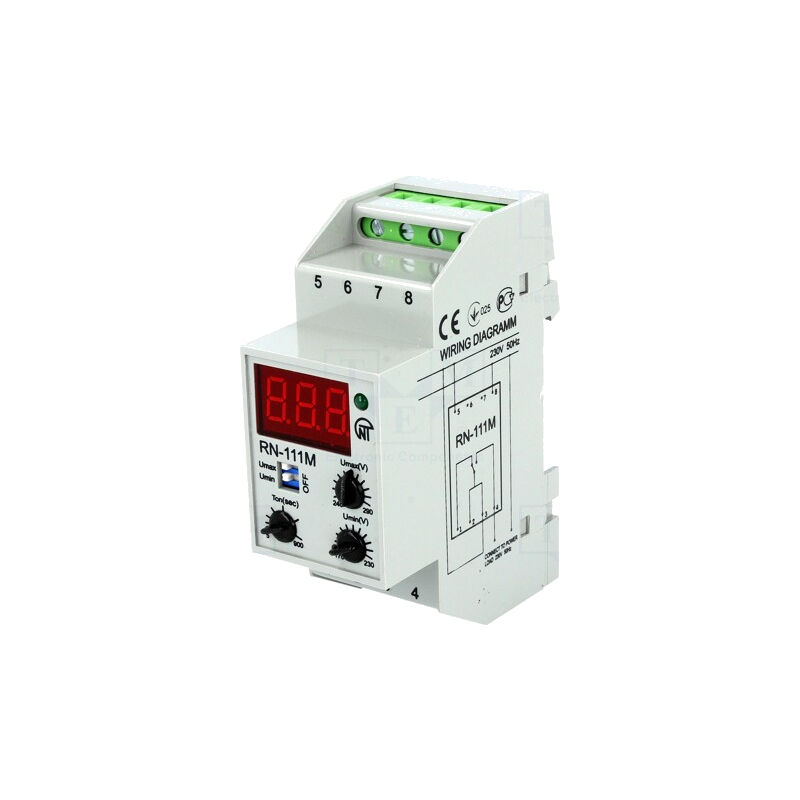

Panoul frontal al dispozitivului are un indicator de stare a încărcării (pornit/oprit) și un afișaj cu trei cifre și șapte segmente, care afișează (în funcție de starea dispozitivului):

Tensiune RMS reală

Valoarea exactă a parametrului de configurare

Timp rămas până la reactivarea automată a sarcinii

Deconectarea de urgență a sarcinii (tensiune RMS intermitent)

Butoanele variabile de pe panoul frontal permit setarea:

Pragul maxim admisibil de declanșare a tensiunii

Pragul minim admisibil de declanșare a tensiunii

Întârziere pentru realimentarea sarcinii după recuperarea parametrilor circuitului

Informații suplimentare:

Cod articol: RN-111M

Port de expediere: New Delhi, India

Specificatii tehnice principale

Tensiune nominală, V

220-240

Frecvența tensiunii nominale, Hz

47 – 65

Configurația armonică (nesinusoidalitate) a tensiunii de alimentare

EN 50160

Domenii de reglare:

               – domeniul minim de declanșare a tensiunii (Umin), V

               – domeniul maxim de declanșare a tensiunii (Umax), V

               – întârziere de autoînchidere (Ton), sec

  160 – 230

  240 – 280

5 –900
