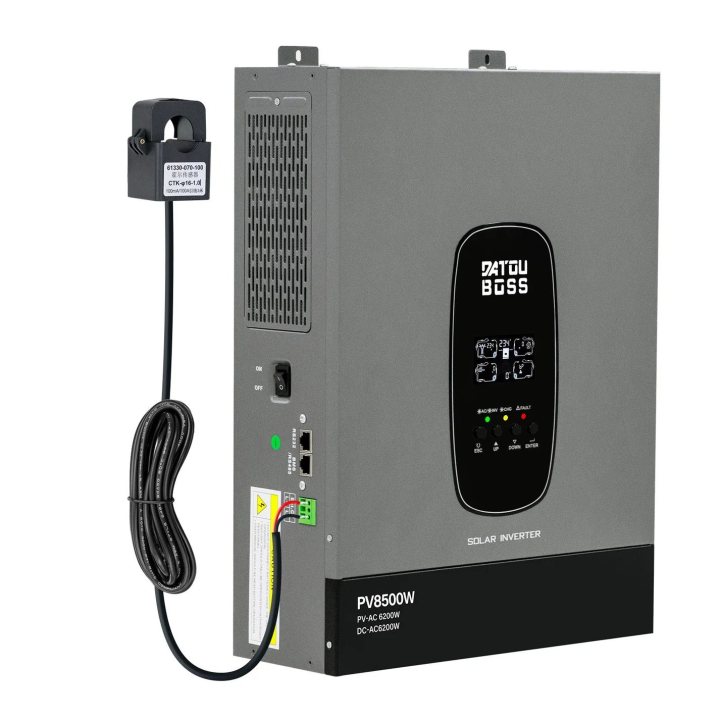

Invertor hibrid solar 6200W 48VDC , MPPT 120A, intrare PV 8500W, intrare PV 27A, anti-reflux

Invertor hibrid 6200W pentru sisteme fotovoltaice cu funcție Anti-Reflux

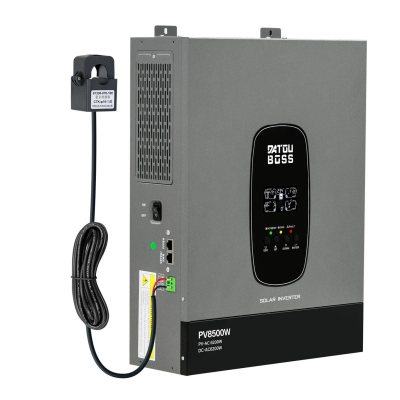

Invertorul hibrid solar DATOUBOSS DT4862SQ este destinat sistemelor fotovoltaice de 48V în care energia produsă de panouri poate fi utilizată pentru alimentarea consumatorilor, încărcarea bateriei și reducerea consumului de energie din rețeaua electrică.

Cu o putere nominală de 6200W, ieșire cu undă sinusoidală pură, intrare fotovoltaică de până la 8500W și controler MPPT integrat, invertorul poate reprezenta centrul unui sistem fotovoltaic hibrid pentru locuințe și alte instalații compatibile.

Un avantaj important al acestui model este funcția Anti-Reflux / Anti-Backflow. Prin intermediul senzorului CT, invertorul poate monitoriza fluxul de energie și controla sistemul astfel încât surplusul să nu fie trimis în rețeaua publică. Funcția este utilă pentru instalațiile orientate spre autoconsum, unde se dorește utilizarea locală a energiei fotovoltaice fără injectarea surplusului în rețea.

De ce să alegi invertorul hibrid DATOUBOSS 6200W?

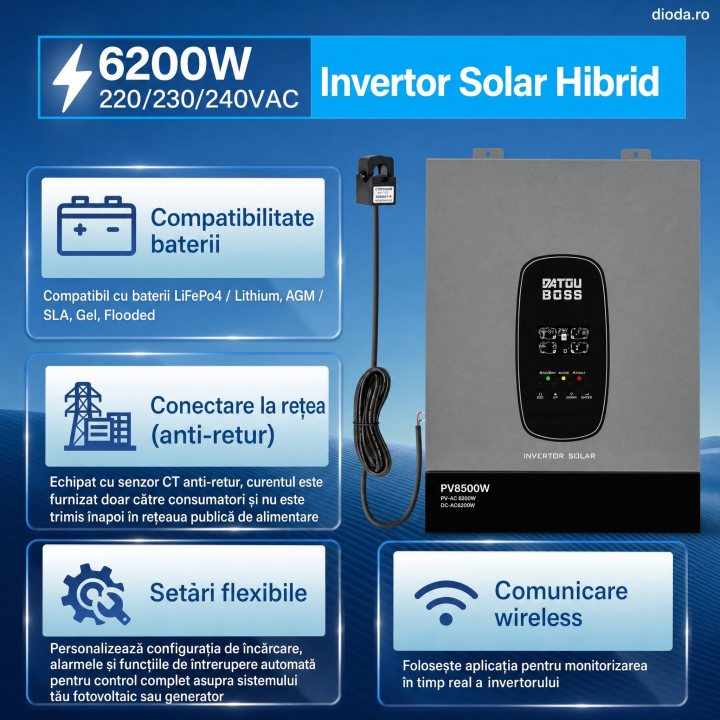

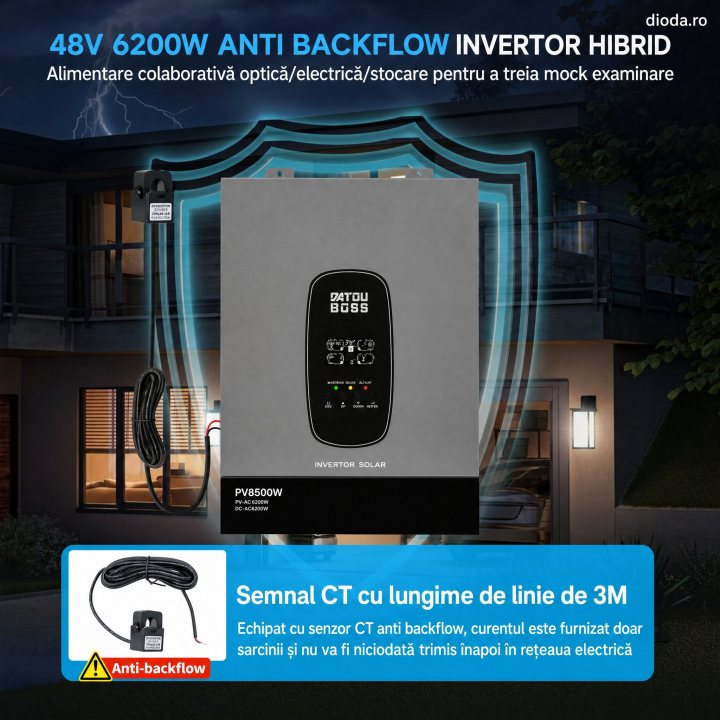

Anti-Reflux pentru sisteme fotovoltaice fără injecție în rețea

Senzorul CT Anti-Backflow monitorizează direcția fluxului de energie la punctul de conectare cu rețeaua. Invertorul poate astfel regla energia utilizată în instalație pentru a împiedica fluxul invers către rețeaua publică.

Într-un sistem configurat corespunzător, energia produsă de panouri poate fi utilizată cu prioritate de consumatorii locali, iar surplusul disponibil poate fi direcționat către baterie.

Această funcție este utilă atunci când instalația fotovoltaică este destinată în primul rând autoconsumului și nu se dorește exportul energiei în rețeaua publică.

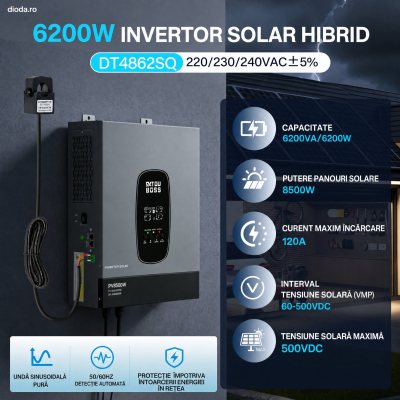

6200W putere nominală și undă sinusoidală pură

Invertorul oferă o putere nominală de 6200W și o putere de vârf specificată de producător de 12400VA.

Ieșirea este de tip sinusoidal pur, cu tensiune selectabilă de 220/230/240VAC ±5%. Această formă de undă este potrivită pentru alimentarea unei game largi de aparate electrocasnice și echipamente electronice compatibile.

Producătorul specifică un factor de putere de 1.0 și o eficiență maximă de conversie de până la 98%.

Intrare fotovoltaică de până la 8500W

Controlerul MPPT integrat permite conectarea unui câmp fotovoltaic cu o putere maximă specificată de 8500W.

Domeniul de urmărire MPPT este 60–500VDC, tensiunea maximă admisă la intrarea PV este de 500VDC, iar curentul maxim de intrare PV este de 27A.

Puterea mare acceptată la intrarea fotovoltaică permite dimensionarea sistemului pentru a beneficia de producția solară disponibilă pe parcursul zilei, respectând limitele electrice ale intrării PV.

Funcționare posibilă și fără baterie

Invertorul poate funcționa și în mod fără baterie. Această caracteristică oferă flexibilitate la realizarea sistemului fotovoltaic, deoarece acumulatorul nu este obligatoriu în toate configurațiile de utilizare.

Astfel, sistemul poate fi realizat inițial cu panouri fotovoltaice, invertor și alimentare AC, iar stocarea în baterii poate fi utilizată atunci când configurația instalației o necesită.

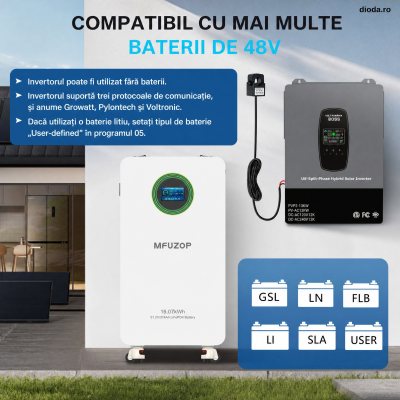

Sistem de baterii 48V și comunicație BMS

Invertorul este proiectat pentru sisteme de baterii cu tensiunea nominală de 48VDC. Dispune de port dedicat BMS/RS485, precum și de interfață de comunicație RS232.

Documentația producătorului indică suport pentru protocoale asociate bateriilor Growatt, Pylontech și Voltronic. Pentru alte baterii cu litiu este prezentată posibilitatea utilizării modului USER, cu parametrii configurați în funcție de bateria utilizată.

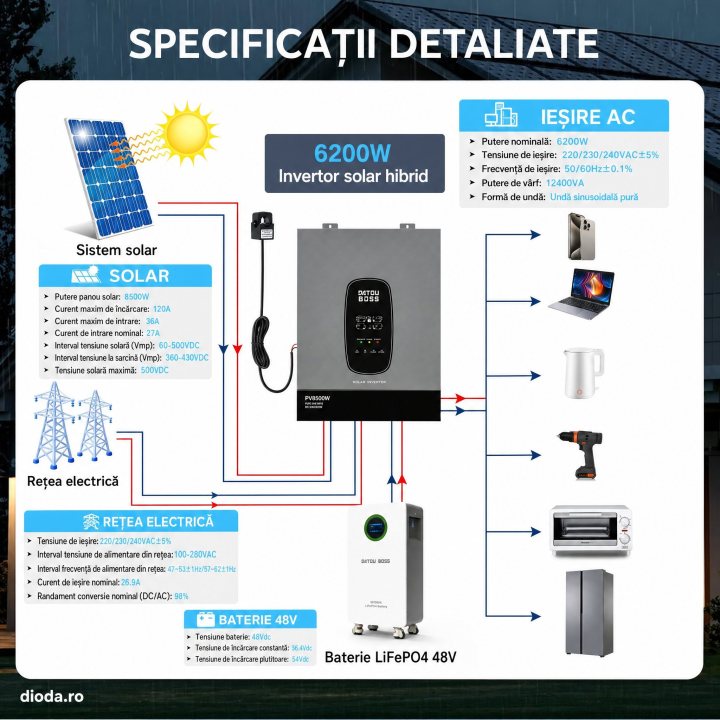

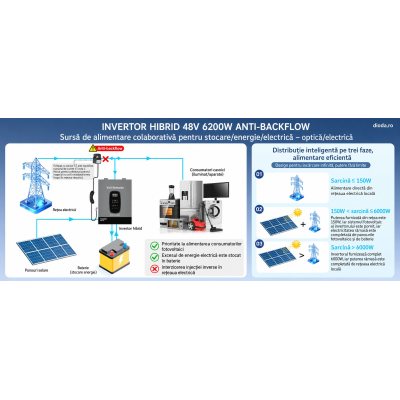

Cum funcționează într-un sistem fotovoltaic?

Invertorul gestionează energia disponibilă din panourile fotovoltaice, bateria de 48V și alimentarea AC pentru a furniza energie consumatorilor conectați.

În timpul zilei, energia produsă de panouri poate alimenta direct consumatorii. Atunci când producția fotovoltaică depășește consumul, energia disponibilă poate fi utilizată pentru încărcarea bateriei, în funcție de modul de funcționare selectat.

Dacă energia solară și energia disponibilă din baterie nu sunt suficiente, sistemul poate utiliza alimentarea AC conform priorităților configurate.

Senzorul CT utilizat pentru funcția Anti-Reflux monitorizează fluxul de energie la conexiunea cu rețeaua, permițând controlul sistemului pentru evitarea trimiterii surplusului de energie în sens invers către rețeaua publică.

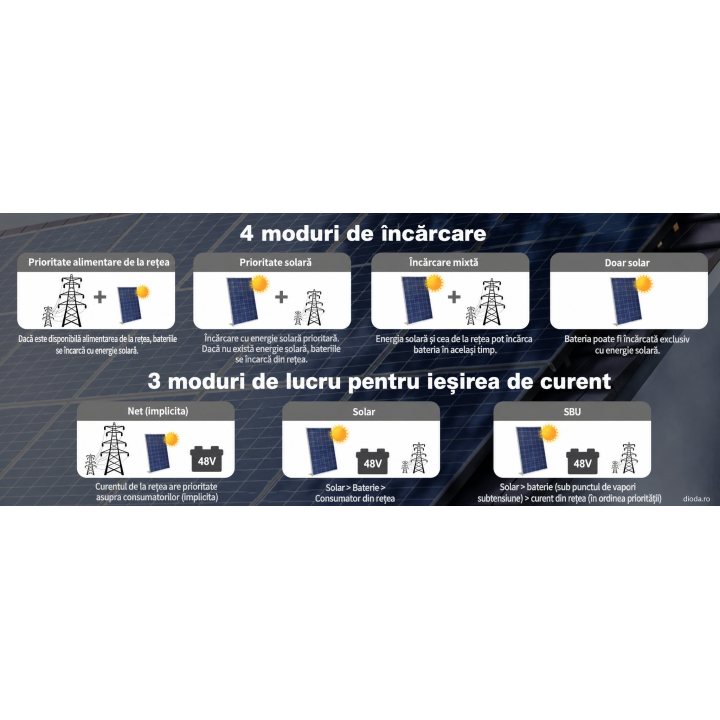

Moduri de încărcare și prioritizare a energiei

Invertorul permite alegerea strategiei de utilizare a surselor de energie în funcție de configurația sistemului.

Patru moduri de încărcare

• AC First – prioritate pentru încărcarea din alimentarea AC;
• Solar Priority – prioritate pentru energia produsă de panourile fotovoltaice;
• Solar and AC Power First – utilizarea energiei solare împreună cu alimentarea AC;
• Solar Only – încărcare din energia fotovoltaică.

Trei moduri de prioritate pentru alimentare

• SUB – Solar First – energia solară este utilizată cu prioritate;
• USB – Utility First – alimentarea AC are prioritate;
• SBU – Battery First – sistemul prioritizează energia solară/bateria conform configurației selectate.

Aceste opțiuni permit adaptarea sistemului în funcție de obiectiv: creșterea autoconsumului fotovoltaic, păstrarea energiei în baterie sau utilizarea prioritară a rețelei.

Monitorizare și comunicație

Invertorul este prevăzut cu interfețe RS232 și BMS/RS485, precum și cu port pentru semnalul senzorului CT utilizat de funcția Anti-Reflux.

Producătorul prezintă și posibilitatea monitorizării și controlului de la distanță prin aplicația SolarOfThings. Pentru această funcție este necesar un modul de comunicație compatibil, prezentat separat de producător.

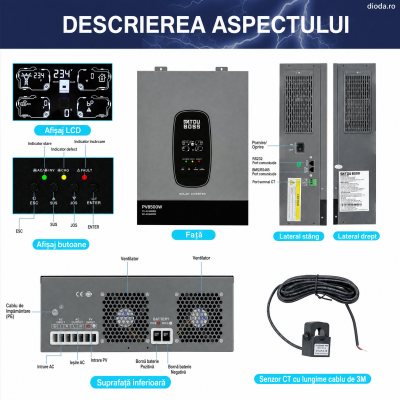

Afișaj LCD și acces direct la parametri

Panoul frontal integrează un display LCD pentru vizualizarea informațiilor de funcționare și butoane pentru navigarea prin meniurile invertorului.

Indicatoarele frontale permit identificarea rapidă a stării sistemului, a procesului de încărcare și a eventualelor condiții de eroare.

Protecții integrate

Conform informațiilor producătorului, invertorul include mai multe funcții de protecție:

• protecție la scurtcircuit;
• protecție la supratensiune;
• protecție la suprasarcină;
• protecție la temperatură ridicată;
• protecție la supracurent;
• protecție la tensiune scăzută;
• protecție la supraîncărcarea bateriei;
• protecție la subtensiune.

Materialele produsului menționează și protecție la trăsnet/supratensiuni, întrerupătoare de siguranță pentru intrare și ieșire și filtrare EMI pentru reducerea interferențelor electromagnetice.

Unde poate fi utilizat?

Caracteristicile invertorului îl recomandă pentru realizarea unor sisteme fotovoltaice hibride și de alimentare de rezervă, precum:

• instalații fotovoltaice pentru locuințe;
• sisteme de autoconsum cu funcție Anti-Reflux;
• case și cabane;
• sisteme fotovoltaice cu baterii de 48V;
• aplicații off-grid compatibile;
• alimentarea de rezervă a consumatorilor;
• aplicații comerciale și agricole în limita puterii disponibile;
• sisteme alimentate suplimentar de la un generator compatibil.

Compatibilitate și limite importante

La dimensionarea sistemului fotovoltaic trebuie respectate limitele electrice ale invertorului, în special tensiunea și curentul maxim admise la intrarea PV.

• Sistem baterii: 48VDC
• Putere maximă panouri: 8500W
• Domeniu MPPT: 60–500VDC
• Tensiune maximă PV: 500VDC
• Curent maxim intrare PV: 27A
• Comunicație: RS232 și BMS/RS485

Numărul și configurația panourilor trebuie calculate astfel încât tensiunea și curentul stringurilor fotovoltaice să rămână în limitele admise de invertor inclusiv în condițiile reale de temperatură.

Funcția Anti-Reflux necesită montarea și configurarea corectă a senzorului CT la punctul corespunzător al instalației.

Caracteristici și specificații tehnice

Întrebări frecvente

Poate funcționa invertorul fără baterie?

Da. Producătorul specifică un mod de funcționare fără baterie, ceea ce permite utilizarea invertorului și în configurații în care acumulatorul nu este instalat.

Ce înseamnă funcția Anti-Reflux?

Funcția Anti-Reflux utilizează un senzor CT pentru monitorizarea fluxului de energie și permite controlul sistemului astfel încât surplusul de energie să nu fie trimis în rețeaua publică.

Ce putere de panouri fotovoltaice pot conecta?

Producătorul specifică o putere PV maximă de 8500W. Trebuie respectate și domeniul MPPT de 60–500VDC, tensiunea PV maximă de 500VDC și curentul maxim de intrare de 27A.

Cu ce baterii funcționează?

Invertorul utilizează un sistem de baterii de 48VDC și dispune de interfață BMS/RS485. Compatibilitatea comunicației BMS trebuie verificată pentru modelul concret de baterie utilizat.

Are Wi-Fi integrat?

Materialele producătorului prezintă monitorizarea printr-un modul de comunicație separat. Prin urmare, Wi-Fi nu trebuie considerat integrat în invertor.

Poate fi folosit cu un generator?

Schema tehnică a producătorului prezintă generatorul ca posibilă sursă pentru intrarea AC. Generatorul utilizat trebuie să furnizeze parametri compatibili cu limitele intrării AC a invertorului.ok.
