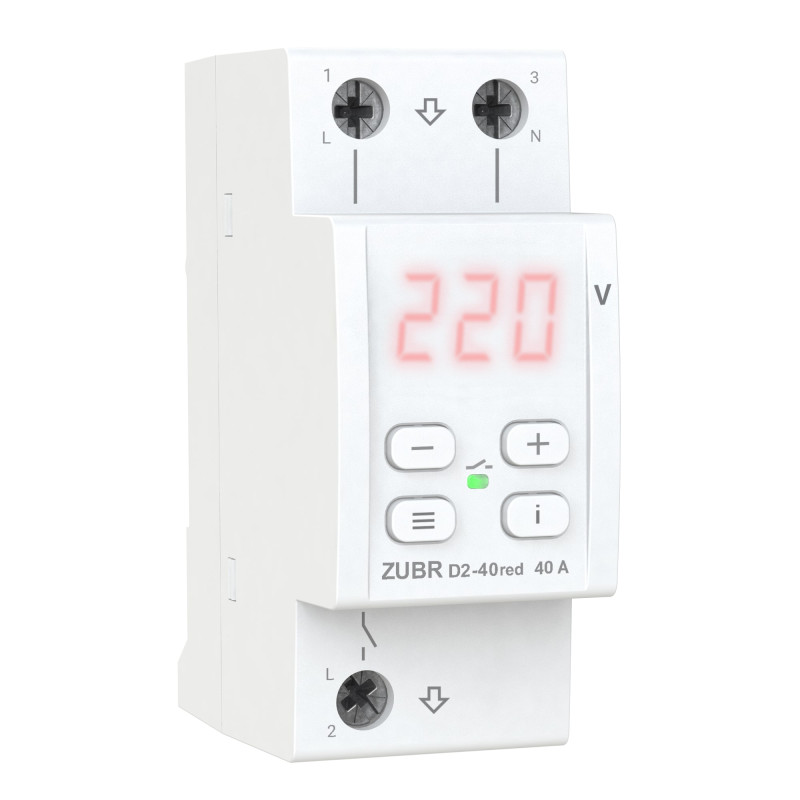

Releu protectie supra si subtensiune D2-40, supratemperatura , reglaj histerezis, afisaj Rosu ZUBR

ZUBR D2-40 red

Releu compact cu functii maxime

Releul de monitorizare a tensiunii ZUBR D2 protejeaza in mod fiabil aparatele electrice conectate de tensiuni prea mari sau prea mici, precum si de intreruperea zero. Releul de tensiune functioneaza conform principiului de decuplare: atunci cand depaseste limitele, deconecteaza instantaneu sarcina. Releele sunt utilizate in retele de curent alternativ monofazat (230 V).

Precizie mare a masuratorilor de tensiune cu TrueRMS

TrueRMS reduce efectul interferentelor din retea asupra preciziei masurarii tensiunii atunci cand forma tensiunii este diferita de sinusoida. Datorita acestui algoritm, releul va deconecta sarcina inainte ca cresterea brusca a tensiunii sa afecteze negativ dispozitivele conectate.

Model profesional de intarziere a deconectarii sarcinii

Puteti activa un model profesional de intarziere a deconectarii pentru a reduce numarul de intreruperi ale echipamentelor moderne care functioneaza stabil in anumite limite de variatie a tensiunii. Astfel, utilizarea ProModel permite sa nu opriti echipamentele in caz de deviatii de tensiune care sunt sigure ca marime si durata.Crearea modului ProModel se bazeaza pe „Curba ITIC (CBEMA)”.

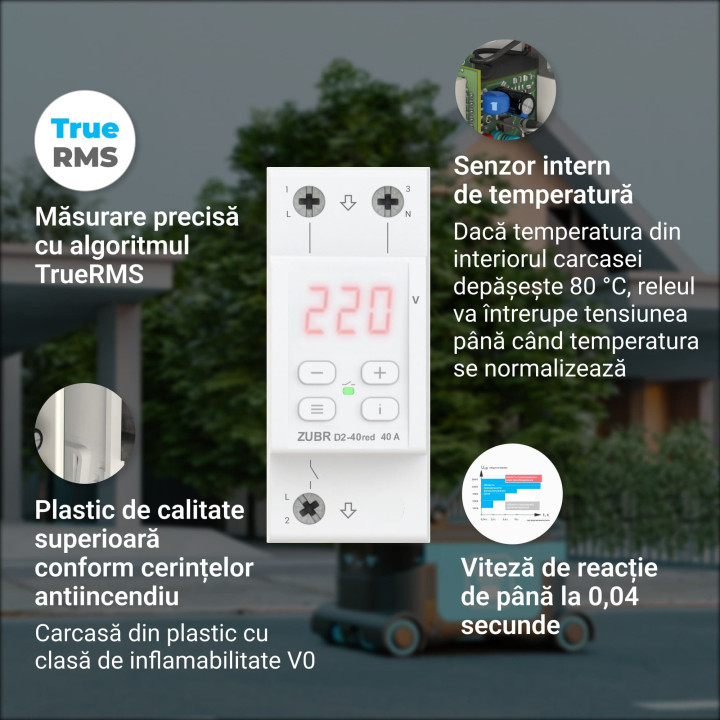

Protectie impotriva supraincalzirii
Senzorul de temperatura din interiorul carcasei asigura siguranta si deconecteaza sarcina daca temperatura din interiorul carcasei depaseste 80 °C, in timp ce ecranul clipeste cu inscriptia „oht”. Dupa ce temperatura scade sub 60 °C, dispozitivul va reconecta sarcina si va restabili functionarea.

Daca protectia se activeaza de mai mult de 5 ori intr-o zi, releul va fi blocat pentru a atrage atentia utilizatorului asupra situatiei curente neordinare pana cand temperatura din interiorul carcasei va scadea sub 60 °C (inscriptia „oht” va inceta sa clipeasca) si unul dintre butoane este apasat. Daca doriti sa aflati temperatura senzorului de protectie termica: pentru a face acest lucru, in timpul supraincalzirii, apasati butonul „i”, iar daca supraincalzirea nu mai exista, tineti apasat butonul „i” timp de 21 de secunde.

Intarziere la pornirea accidentului sarcinii
In mod implicit, releul are o intarziere minima de 3 secunde pentru pornirea sarcinii de la fabrica. In functie de tipul echipamentului conectat, puteti seta aceasta intarziere intr-un interval de la 3 la 999 de secunde. Pentru echipamentele sensibile la intreruperile frecvente ale tensiunii, de exemplu, frigiderele si aeroconditionatele, se recomanda sa setati intarzierea de pornire la 2-3 minute.

Conform setarilor implicite, intarzierea se calculeaza de la momentul stabilizarii tensiunii, dar in setari este posibil sa selectati un alt tip de intarziere, in care contorul incepe de la momentul deconectarii releului.

Pentru a restabili rapid tensiunea in intreaga casa dupa o urgenta, instalati ZUBR R116y pentru echipamentele frigorifice care sunt exigente cu durata intarzierei de pornire. Iar pentru D2, faceti ca aceasta intarziere sa fie minima.

Jurnal de alarme pentru 100 de valori
Jurnalul este capabil sa stocheze in memoria non-volatila 100 de actionari de urgenta recente (de exemplu, tensiunea cand releul este oprit sau protectia impotriva supraincalzirii este activata).

Confort in utilizare

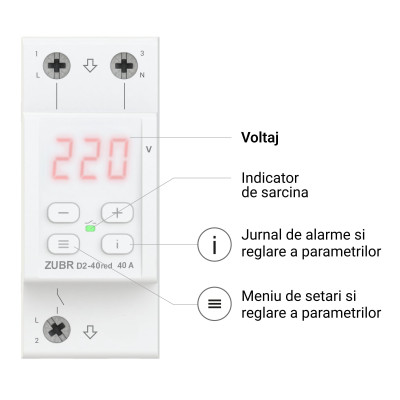

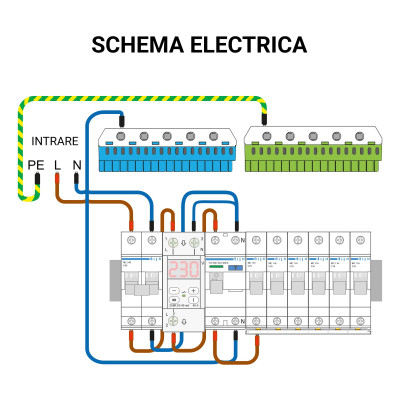

ZUBR D2 are o conexiune I/O standardizata foarte convenabila, fara a fi necesar sa utilizati terminalul de neutral. Dispozitivul este configurat cu doar trei butoane. Al patrulea buton „i” este folosit pentru a vizualiza jurnalul de alarme si pentru a decripta abrevierile din elementele meniului. Ecranul digital afiseaza in mod constant valoarea tensiunii, precum si informatii despre sistem. Puteti regla luminozitatea ecranului si indicatiile in modul de standby.

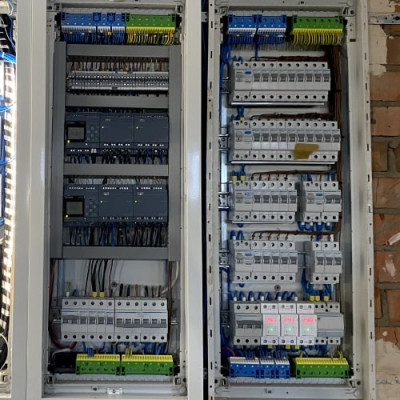

Instalare usoara
Releul de tensiune ZUBR D2 este foarte compact, ocupand spatiul a 2 module standard in tabloul de distributie. Acesta se instaleaza in tabloul de distributie pe o sina DIN standard de 36 mm latime. Daca exista umiditate crescuta in incapere sau exista posibilitatea ca apa sa patrunda in dispozitiv, atunci tabloul trebuie sa indeplineasca clasa de protectie IP55 (conform 14254 GOST).

Optiuni suplimentare pentru setari mai bune

1. Timpul de deconectare in caz de cadere a tensiunii
   Acesta este necesar pentru cei a caror retea este supraincarcata cu echipamente puternice sau care are calitate insuficienta, ceea ce duce la scaderi frecvente de tensiune si, implicit, la actionari frecvente ale releului. In astfel de situatii, nu se poate influenta direct circumstantele, dar este posibil sa se reduca numarul de deconectari ale releului prin stabilirea unui timp in care releul va astepta inainte de a deconecta sarcina.

Pentru a ajusta corect timpul de deconectare, trebuie sa se ia in considerare datele echipamentului protejat.

Timpul ajustat in acest mod va fi valid doar atunci cand tensiunea scade de la 154 la 176 V (cand modelul profesional este activat) sau de la 120 la 210 V (cand modelul profesional este dezactivat). In alte situatii, timpul de deconectare este fix (vezi tabelul de mai sus).

2. Histerezis ajustabil in functie de tensiune
   In cazul in care releul se activeaza frecvent, dar nu exista nicio posibilitate de a extinde limitele de raspuns, iar tensiunea curenta din retea este aproape de limita stabilita si nu este stabila, se poate utiliza histerezisul ca instrument suplimentar pentru a reduce numarul de actionari. Adaugarea de histerezis permite optimizarea numarului de opriri, asigurandu-se ca tensiunea a devenit mai stabila si a scazut sub limita stabilita. Limitele optime de tensiune si setarile de histerezis permit eliminarea tensiunii instabile apropiate de limitele stabilite.

Logica de operare a releului cu histerezis stabilit: dupa activarea limitata a releului de tensiune, acesta va reconecta sarcina cand tensiunea se normalizeaza la limita stabilita si chiar suplimentar in functie de valoarea histerezisului.

3. Protectie impotriva operatiunilor frecvente in caz de retea instabila
   Limiteaza numarul de operatiuni repetate ale releului pentru a elimina efectele daunatoare asupra echipamentelor protejate. Fara o astfel de protectie, echipamentele sensibile la operatiuni frecvente, cum ar fi frigiderele sau aparatele de aer conditionat, pot esua. Cand numarul maxim de actionari consecutive este atins, protectia va intra in functiune, releul va fi blocat si sarcina va fi deconectata pana cand utilizatorul va acorda atentie si va apasa unul dintre butoanele releului.

Actionarile frecvente ale releului pot fi cauzate de:

— Eliminarea neutralului din retea.
— Tensiunea din retea este aproape de limitele stabilite si nu este stabila. In acest caz, rata de raspuns a releului poate fi optimizata prin urmatoarele setari:

a) cresterea valorilor limitelor de raspuns ale releului in conformitate cu calitatea retelei, astfel incat echipamentele protejate sa fie tolerante la acestea;
b) ajustarea valorii histerezisului in functie de tensiune.

Proprietati tehnice:
Categorie produs: releu multifunctional
Curent, A: 40
Metoda de instalare: pe sina DIN
Numar de faze: 1 faza, 230 V
Protectie termica: da
TrueRMS: da
Intarziere profesionala la oprire: da
Limita inferioara a tensiunii: 120-210 V
Limita superioara a tensiunii: 220-280 V
Capacitate nominala de incarcare: 8 800 VA
Timp de oprire a sarcinii la reducerea tensiunii: 0,1–10,0 sec (>120 V), nu mai mult de 0,04 sec (<120 V)
Timp de oprire a sarcinii la depasirea tensiunii: nu mai mult de 0,04 sec
Putere nominala a incarcarii: 40 A (maxim 50 A timp de 10 minute)
Timp de intarziere la pornirea sarcinii: 3–999 sec
Tip de releu: polarizat
Consum curent: nu mai mult de 2,8 mA
Sectiune cablu: nu mai mult de 16 mm²
Greutate: 0,17 kg

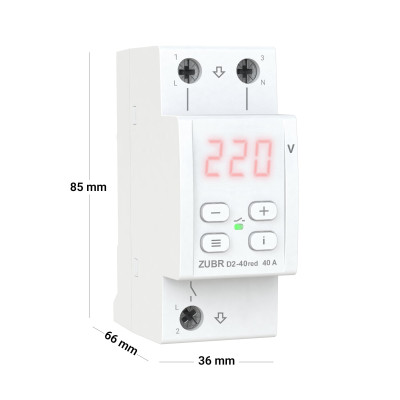

Dimensiuni totale (L x H x D): 36 x 85 x 66 mm
Numar de actionari sub sarcina, cel putin: 10 000 cicluri
Numar de actionari fara sarcina, cel putin: 500 000 cicluri
Clasa de protectie conform GOST: IP20
Pachet de livrare: releu, certificat de garantie, pasaport tehnic, instructiuni, cutie de ambalaj
