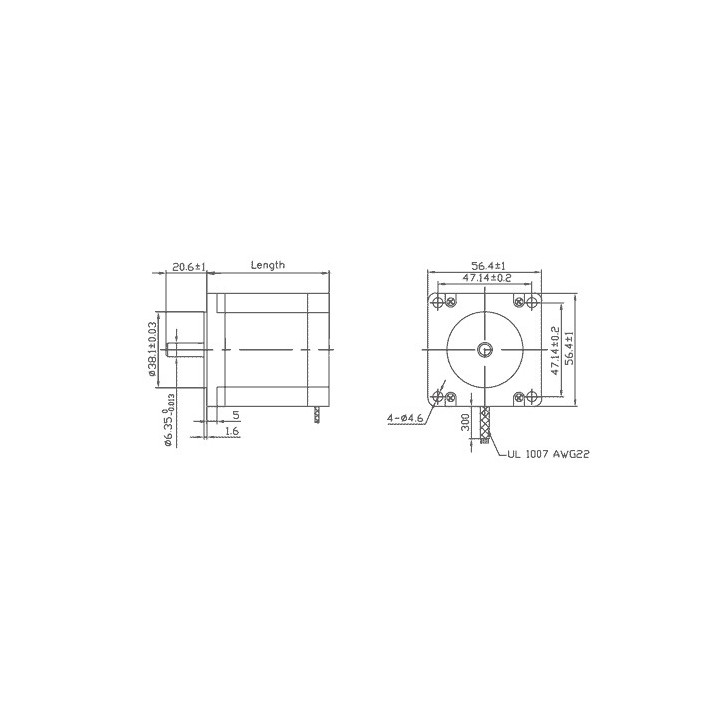

Motor Pas Cu Pas 1,9Nm IM57STH76

Motor 1,9Nm cu Prindere nema 23 .

Va recomandam sa parcugeti urmatorul articol ce va va ajuta in alegerea motorului si driverului potrivit pentru aplicatia dumneavoastra :

Top 10 Mituri si Sfaturi despre driverele si motoarele pas cu pas
Consideratii referitoare la alegerea unui tandem motor + driver de motoare pas cu pas
http://www.dioda.ro/News/article/sid=23.html

Pentru conectarea motorului in modul bipolar serie trebuie efectuate urmatoarele conexiuni :

- Conectati firele Galben (YEL) + Albastru (BLU) si le izolati electic fata de alte fire
- Conectati firele Portocaliu (ORG) + Maro (BRN) si le izolati electic fata de alte fire
- In acest moment bobinele motorului sunt configurate in modul Serie-Paralel Si exista practic 2 bobine. Este util sa verificati ca intre bobina reprezentata de perechea de fire Rosu+Negru sa nu existe coductivitate electrica cu bobina reprezentata de perechea de fire Alb+Verde
- Perechea de fire Rosu (RED) + Negru (BLK) le conectati la placa driver dupa cum este semnalata o bobina pe cablaj.
- Perechea de fire Alb (WHT) + Verde (GRN) le conectati la placa driver dupa cum este semnalata o bobina pe cablaj.
 Este foarte important ca cele 2 bobine sa fie izolate electric si sa le conectati corect la driver (nu intercalat sau "imbricat") deoarece exista foarte mari sanse ca driverul sa se defecteze iremediabil.
