Sigurante diferentiale: Ghidul complet pentru alegerea corectă

Introducere

Acest ghid își propune să explice, pe înțelesul tuturor, atât pentru cititorii tehnici, cât și pentru cei non-tehnici, ce sunt siguranțele diferențiale, cum funcționează și de ce sunt ele esențiale în orice instalație electrică modernă. Este important să subliniem că utilizarea siguranțelor diferențiale contribuie semnificativ la siguranța locuinței și a persoanelor, oferind protecție împotriva electrocutării și a incendiilor cauzate de defecte de izolație sau scurgeri de curent. Astfel, alegerea și instalarea corectă a acestor dispozitive este un pas esențial pentru a asigura un mediu electric sigur și fiabil în orice locuință.

Ce sunt sigurantele diferentiale

Siguranțele diferențiale funcționează pe baza detectării unui curent rezidual în instalația electrică. Atunci când apare un curent rezidual, dispozitivul se declanșează automat pentru a întrerupe alimentarea cu energie electrică și a preveni accidentele.

Rolul principal al declanșării la curent rezidual este de a proteja persoanele și instalațiile împotriva riscurilor, precum electrocutarea sau incendiul, care pot apărea în urma unor defecte de izolație sau a atingerii accidentale a unor părți sub tensiune.

Caracteristici și funcționare

Siguranțele diferențiale reprezintă un element esențial în orice instalație electrică modernă, oferind protecție împotriva riscurilor de electrocutare și incendiu. Aceste dispozitive funcționează pe baza unui principiu simplu, dar eficient: monitorizează permanent curentul care circulă prin conductorul de fază și cel de nul, iar dacă detectează o diferență între aceste valori, întrerup instant alimentarea electrică a circuitului. Astfel, curentul rezidual, care poate apărea în cazul unui defect de izolație sau al unui contact accidental cu o parte sub tensiune, este rapid eliminat, prevenind accidentele grave.

Tipuri de protectie diferentiala

Există două tipuri principale de protecție diferențială utilizate în instalațiile electrice: RCCB (Residual Current Circuit Breaker) și RCBO (Residual Current Breaker with Overcurrent protection). Aceste siguranțe sunt esențiale pentru protecția instalațiilor electrice, prevenind accidentele cauzate de curenți de defect sau suprasarcini.

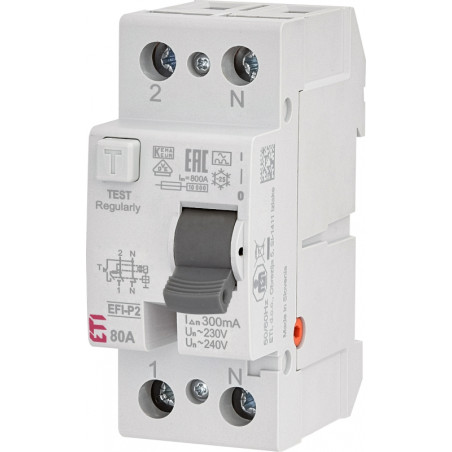

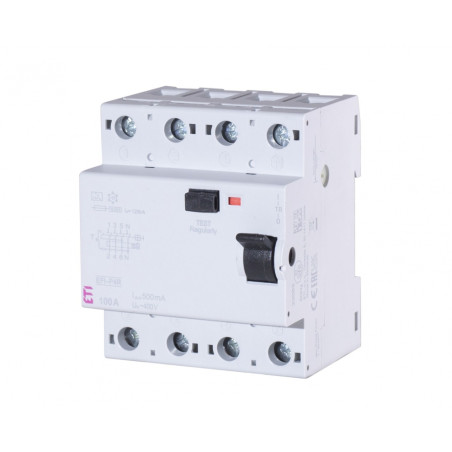

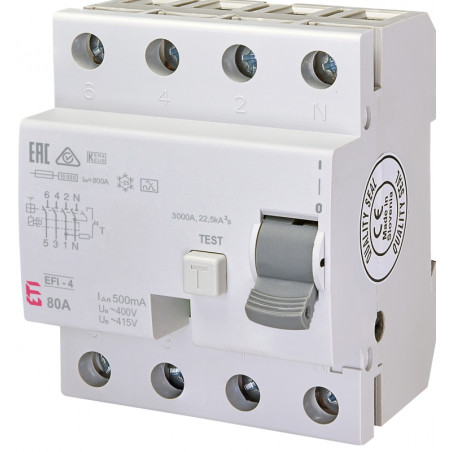

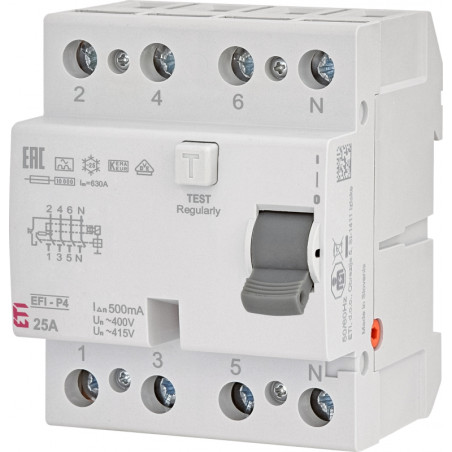

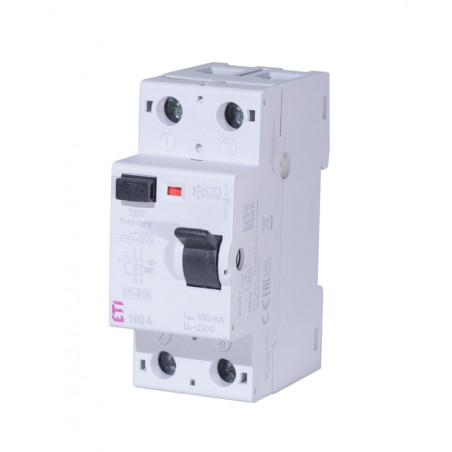

RCCB oferă protecție doar la curent rezidual, detectând scurgerile de curent către pământ și deconectând rapid circuitul pentru a preveni electrocutarea sau incendiile. Acest tip de siguranță este recomandat în special pentru circuitele unde riscul de scurgeri de curent este ridicat, cum ar fi băile sau bucătăriile.

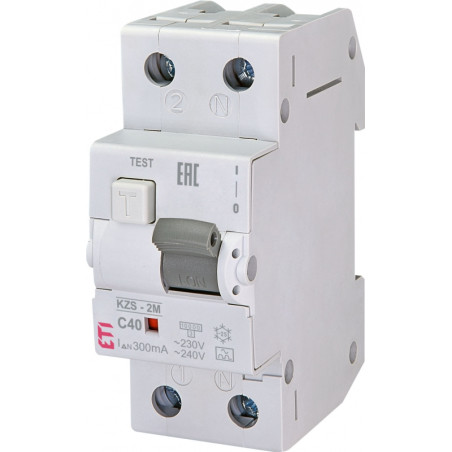

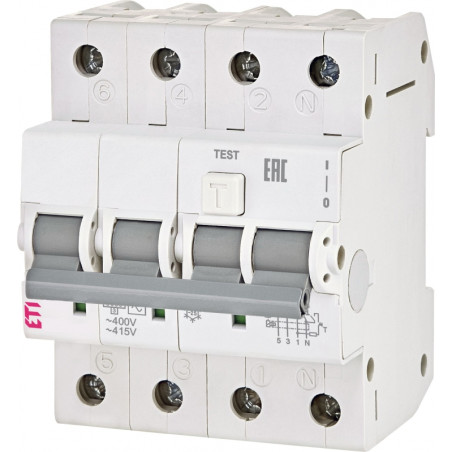

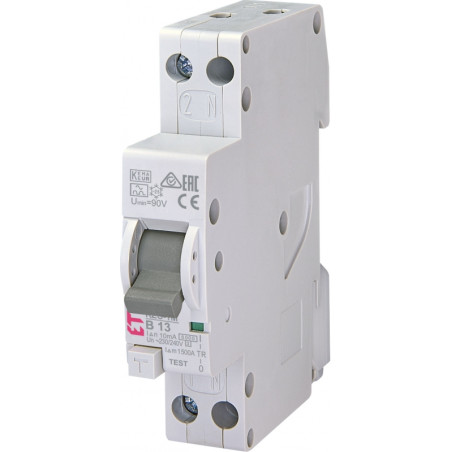

RCBO combină protecția la curent rezidual cu protecția la suprasarcină și scurtcircuit, fiind o soluție completă pentru siguranța circuitelor individuale. Utilizarea RCBO este indicată în special în circuitele unde este necesară atât protecția diferențială, cât și cea la suprasarcină, asigurând o funcționare sigură și eficientă a instalației electrice.

Diferenta dintre RCCB si RCBO

Alegerea între RCCB și RCBO trebuie făcută în funcție de nevoile specifice ale fiecărui circuit sau instalație electrică. RCCB oferă protecție la curent rezidual, în timp ce RCBO combină această funcție cu protecția la suprasarcină și scurtcircuit, oferind avantaje suplimentare precum protecția combinată la curent rezidual și suprasarcină într-un singur dispozitiv.

RCBO reprezintă o soluție economică și eficientă pentru tablourile electrice compacte, deoarece elimină necesitatea montării separate a unui disjunctor și a unui dispozitiv diferențial. Recomandăm utilizarea RCBO pentru circuite critice individuale, unde este nevoie de o protecție completă și rapidă împotriva tuturor tipurilor de defecte electrice.

Alegerea corecta pentru 1p n si 3P+N

• verifică dacă circuitul necesită siguranțe de tip 1P+N sau trifazic (3P+N), având în vedere diversitatea opțiunilor de siguranțe disponibile pentru protecția instalațiilor electrice

• alege curentul nominal In adecvat consumatorului

• selectează sensibilitatea IΔn potrivită (10mA sau 30mA)

• decide curba de declanșare (B, C sau D) în funcție de sarcină

Specificatii tehnice importante

Este important să cunoașteți specificațiile tehnice ale siguranțelor diferențiale înainte de achiziție, pentru a asigura protecția optimă a instalației electrice și siguranța utilizatorilor.

IΔn (sensibilitate) indică valoarea curentului diferențial la care siguranța declanșează, protejând împotriva electrocutării sau a scurgerilor de curent periculoase.

In (curent nominal) reprezintă curentul maxim pe care siguranța diferențială îl poate suporta în mod continuu fără a declanșa.

Capacitatea de rupere Icn sau kA arată nivelul maxim de curent de scurtcircuit pe care siguranța îl poate întrerupe în siguranță, fiind o caracteristică importantă pentru protecția instalației.

Curbele de declanșare descriu modul în care siguranța reacționează la diferite valori ale curentului, ajutând la alegerea corectă a dispozitivului în funcție de tipul de consumatori electrici.

Instalare si verificare

• angajeaza electrician autorizat pentru montaj

• monteaza pe sina DIN conform instructiunilor producatorului

• eticheteaza circuitele dupa montaj

• testeaza butonul “T” dupa instalare

Intretinere si testare periodica

• testeaza functionarea lunar cu butonul “T”

• programeaza verificare periodica tehnica anuala

• inregistreaza testele si lucreaza cu documentatie

RCBO vs RCCB: cand sa alegi fiecare

• alege RCBO pentru protectie individuala pe circuite sensibile

• alege RCCB pentru protectie comuna a mai multor circuite

• favorizeaza RCBO daca spatiul in tabloul electric permite

Probleme comune si solutii rapide

• identifica declansarile repetate inainte de orice reparatie

• verifica conectarea corecta a nulului si impamantarii

• inlocuieste dispozitivul daca testeaza defectuos

Normative, certificari si siguranta

• menționează conformitatea cu standardele EN și IEC relevante, esențială pentru a garanta siguranța instalațiilor electrice

• cere produse marcate CE și certificate de laborator

• respectă reglementările locale pentru instalații electrice, pentru a asigura un nivel ridicat de siguranță atât pentru persoane, cât și pentru echipamente

Comparatii de branduri si modele

Atunci când compari modele populare de siguranțe diferențiale după In și IΔn, este important să iei în considerare și prețul acestora, exprimat în lei. De exemplu, modelele de bază pot avea prețuri care pornesc de la 60-80 lei, în timp ce variantele cu funcții suplimentare sau de la branduri premium pot depăși 150 lei. Diferențele de cost reflectă adesea calitatea, garanția și funcționalitățile suplimentare oferite.

Un alt criteriu esențial este verificarea disponibilității produselor în stoc. Înainte de achiziție, asigură-te că modelul dorit este în stoc pentru a evita întârzierile la livrare și pentru a beneficia de eventuale oferte sau reduceri de preț.

Include în selecție și criterii precum garanția oferită de producător și reputația acestuia pe piață, pentru a te asigura că alegi o siguranță diferențială fiabilă și durabilă.

Check-list pentru achizitie si instalare

• verifica daca dispozitivul este pentru 1p n sau trifazic

• confirma sensibilitatea IΔn necesara pentru locatie

• verifica compatibilitatea cu curbele B sau C

• angajeaza electrician autorizat pentru montaj final
